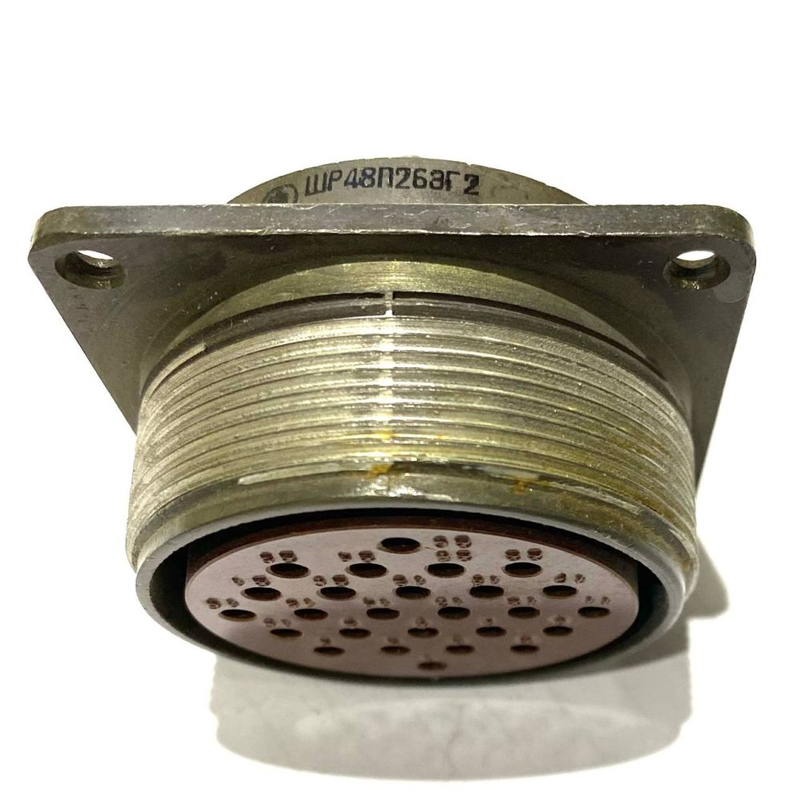

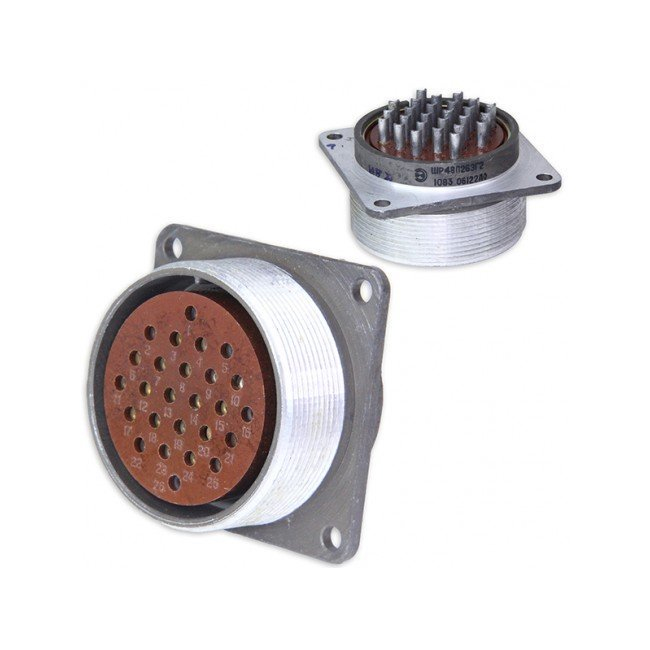

ШР48ПК26ЭГ2 — это приборная розетка цилиндрического соединителя серии ШР, выпускавшаяся в соответствии с техническими условиями, действующими в 2015 году. Она предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Применение

розетка используется во внутренних и наружных условиях (при защите от пыли и влаги потребителем) в климатическом исполнении УХЛ.
Она подходит для монтажа с экранированными или неэкранированными кабелями в аппаратуре, где требуется надежное соединение. ?
Сочленение резьбовое, с одношпоночной поляризацией корпусов. ?

Характеристики

розетка работает с постоянным и переменным током (до 3 МГц) при напряжении до 850 В (амплитудное).
Рабочий ток на контакт — 20 А, максимальная общая токовая нагрузка — 234 А; покрытие контактов — серебро, диаметр контактов — 1,5 мм.
Сопротивление изоляции — не менее 5000 МОм, сопротивление контакта — не более 2,5 мОм; сечение провода — до 1,93 мм?.

Надежность

Количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.
Устойчивость к вибрации: 1–5000 Гц, ускорение до 300 м/с?; к ударам: одиночный до 5000 м/с?, многократный до 350 м/с?.
Температурный диапазон: от -60 до +60 °C, пониженное давление до 1,3·10?? Па.
