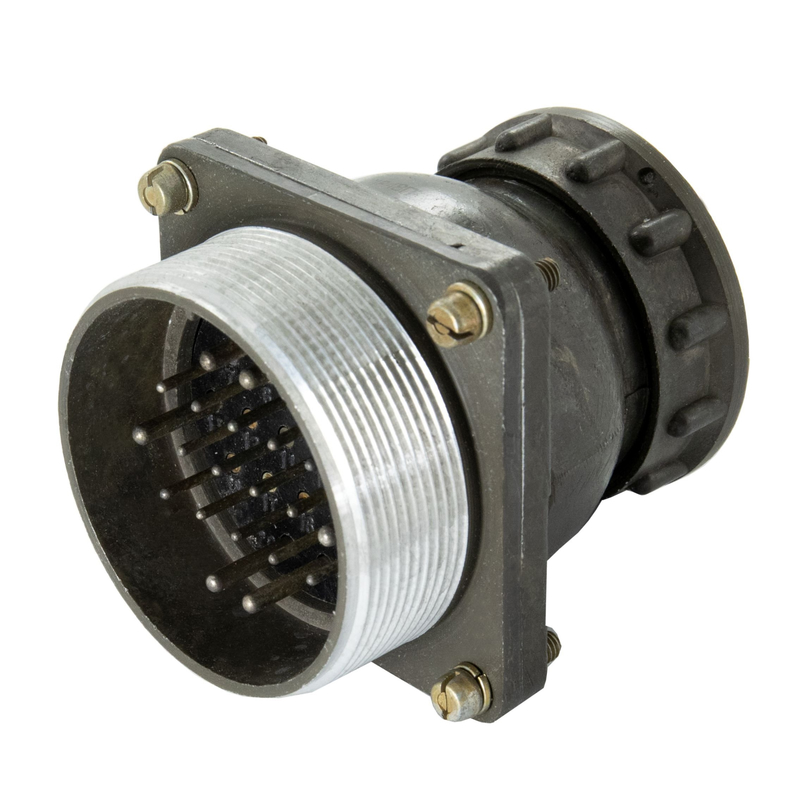

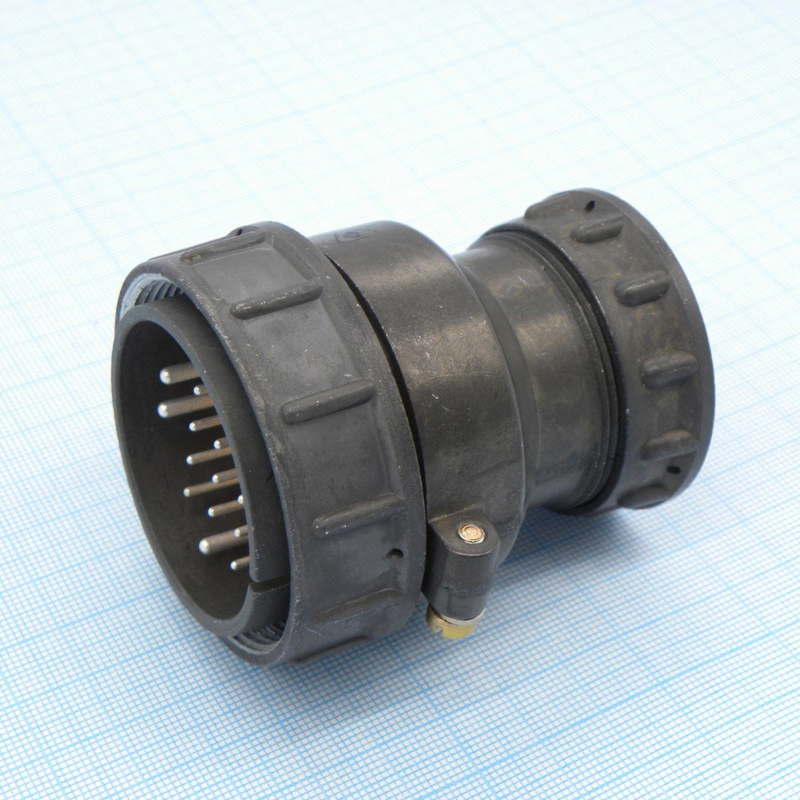

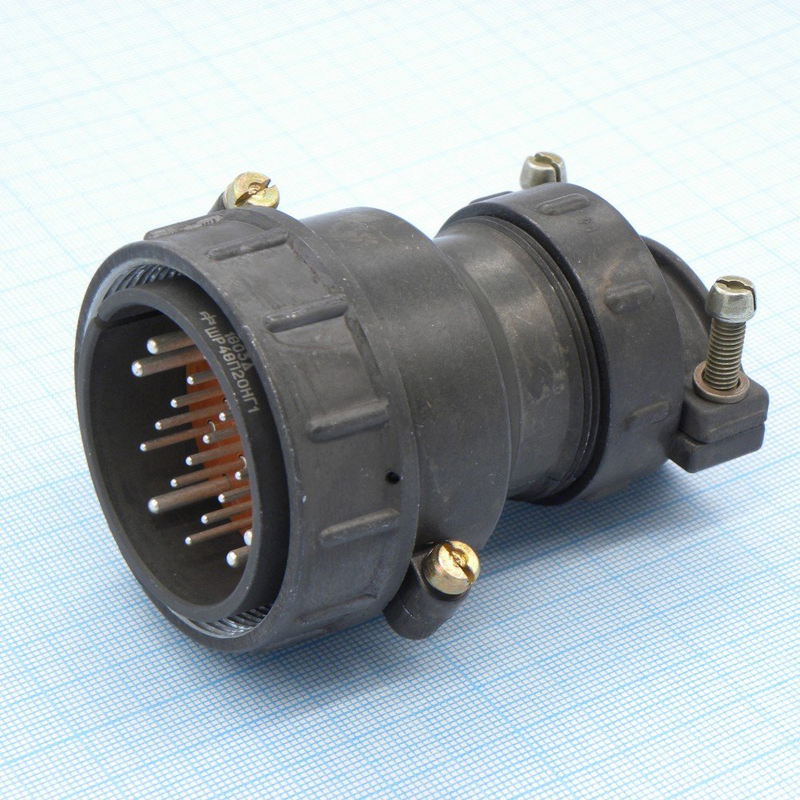

ШР48ПК20НШ1 ВИЛКИ 2015г

Цена:

3250 ₽

В наличии: 27 шт.

Технические характеристики

ШР48ПК20НШ1 представляет собой блочную вилку (приборную часть) цилиндрического низкочастотного разъёма серии ШР, предназначенную для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

ШР — тип соединителя (стандартная серия).
48 — условный размер корпуса (диаметр около 48 мм).
ПК — конструктивное исполнение с прямым патрубком.
20 — количество контактов (14 шт. Ø1,5 мм + 6 шт. Ø2,5 мм).
Н — гайка патрубка для неэкранированного кабеля.
Ш — вилка (штыревые контакты).
1 — вариант сочетания контактов.
Н — покрытие контактов никелем (вариант без буквы — серебро).

Габаритные размеры: диаметр 32 мм, длина 82,8 мм.

Соединитель рассчитан на рабочие токи: 10 А на контакты Ø1,5 мм и 25 А на Ø2,5 мм, с общей нагрузкой до 290 А. Максимальное напряжение — 850 В, сопротивление контакта не более 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм), сопротивление изоляции ≥5000 МОм.

Параметр	Значение
Климатическое исполнение	УХЛ (от -60°C до +60°C)
Сочленения-расчленения	500 циклов
Наработка	≥1000 часов
Вибрация	1–5000 Гц, до 300 м/с²
Удары	До 5000 м/с² (одиночные), 350 м/с² (многократные)
Метод монтажа	Пайка
Сочленение	Резьбовое

Разъём герметичный, подходит для эксплуатации при пониженном давлении (до 1,3×10⁻⁴ Па).
