Соединитель ШР48ПК20ЭШ1 — это низкочастотный цилиндрический вилковый разъём блочного типа с металлическим кожухом, предназначенный для электрических цепей постоянного, переменного и импульсного тока частотой до 3 МГц при рабочем напряжении до 850 В. Он относится к серии ШР нормального диаметра корпуса 48 с резьбовым сочленением и рассчитан на монтаж на блок или корпус аппаратуры.

Назначение и область применения

ШР48ПК20ЭШ1 служит для соединения и разъединения цепей проводов, кабелей, узлов и блоков в электро‑ и радиоаппаратуре, в том числе в промышленном и военном оборудовании. Разъём рассчитан на работу в диапазоне температур примерно от −60 до +100 °C, что позволяет использовать его во взрослых климатических условиях.

Конструкция и контакты

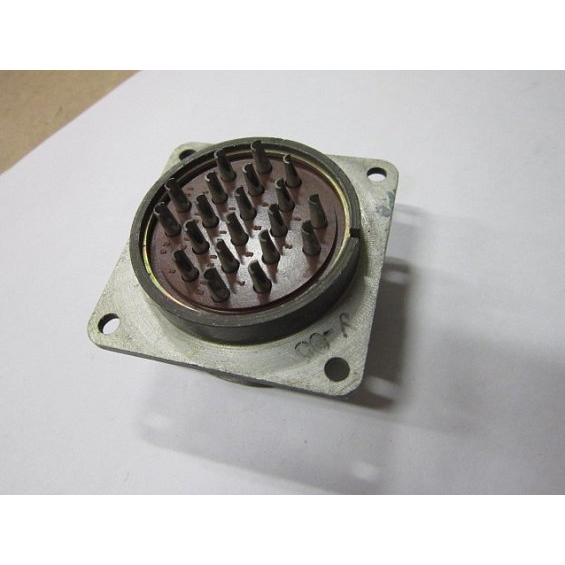

Вилка выполнена с металлическим корпусом и изолятором из карболита (бакелита), имеет 20 штыревых контактов, из которых часть Ø 1,5 мм и часть Ø 2,5 мм (в типовом варианте около 14 шт. по 1,5 мм и 6 шт. по 2,5 мм). Контакты имеют низкое переходное сопротивление (обычно не более 2,5 мОм для контактов диаметром 1,5 мм), что обеспечивает стабильную проводимость и минимальные потери.

Особенности исполнения «1»

Маркировка сочетания контактов «1» означает конкретную схему (разводку) и типоразмерное сочетание контактных пар внутри изолятора, подобранное под совместимую розетку ШР‑серии. Вилка блочная с кожухом «1» имеет прямой патрубок и гайку, предназначенную для экранированного кабеля, что обеспечивает надёжное электрическое соединение экрана на корпус и защиту от помех.

Мы можем дополнительно расписать типовые схемные обозначения, монтаж на блок и рекомендации по согласованному применению с конкретной розеткой.
