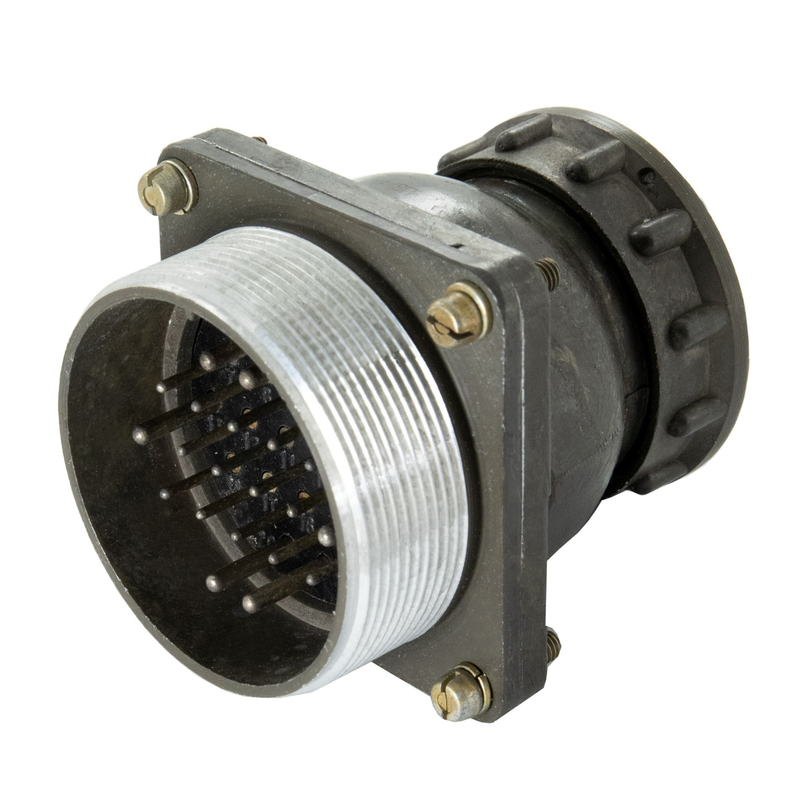

ШР48ПК20ЭШ1 ВИЛКИ 2015г

Цена:

3000 ₽

В наличии: 26 шт.

Технические характеристики

ШР48ПК20ЭШ1 — это приборная вилка цилиндрического разъёма серии ШР, предназначенная для соединений в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Соединитель имеет 20 контактов, условный размер корпуса 48 мм и прямой патрубок (ПК). Рабочий ток на контакт — до 10 А для диаметра 1,5 мм и до 25 А для 2,5 мм, максимальное напряжение — 850 В. Сопротивление изоляции — не менее 5000 МОм, наработка — минимум 1000 часов при 500 сочленениях-расчленениях.

Диаметр корпуса — 48 мм, длина — 42 мм. Это компактное исполнение для экранированного кабеля (ЭШ), с приборной частью без дополнительного патрубка.

Работает при температурах от -60°C до +60°C (смена до +110°C с учётом перегрева контактов). Выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с², удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), линейные нагрузки до 2000 м/с². Срок сохраняемости — 15 лет.

Описание

Назначение и область применения

ШР48ПК20ЭШ1 — приборная вилка цилиндрического разъёма серии ШР, предназначенная для соединений в радиоэлектронной и радиотехнической аппаратуре общего назначения. Артикул изделия — 51754, категория — ШР48. Вилка относится к соединителям с 20 контактами и условным размером корпуса 48 мм.

Такое исполнение применяется в составе аппаратуры, где требуется компактное электрическое соединение с экранированным кабелем. Обозначение ЭШ указывает на исполнение для экранированного кабеля, а ПК — на прямой патрубок. Приборная часть выполнена в компактном исполнении; длина корпуса составляет 42 мм, диаметр — 48 мм.

Электрические и конструктивные особенности

Соединитель рассчитан на рабочий ток до 10 А на контакт при диаметре контакта 1,5 мм и до 25 А при диаметре 2,5 мм. Максимальное напряжение составляет 850 В, сопротивление изоляции — не менее 5000 МОм. Эти параметры определяют область применения вилки в цепях радиоэлектронной и радиотехнической аппаратуры общего назначения.

Количество контактов: 20.
Условный размер корпуса: 48 мм.
Диаметр корпуса: 48 мм.
Длина корпуса: 42 мм.
Исполнение: прямой патрубок ПК, вариант для экранированного кабеля ЭШ.
Максимальное напряжение: 850 В.
Рабочий ток на контакт: до 10 А при диаметре 1,5 мм и до 25 А при диаметре 2,5 мм.
Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации и надёжность

Вилка работает при температуре от -60 °C до +60 °C. С учётом перегрева контактов указывается верхнее значение до +110 °C. Изделие выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением 300 м/с², одиночные удары до 5000 м/с², многократные удары до 350 м/с² и линейные нагрузки до 2000 м/с².

Наработка составляет не менее 1000 часов при 500 сочленениях-расчленениях. Срок сохраняемости — 15 лет. Для карточки товара указан год 2015. Производитель в предоставленных данных не указан; сведения о стране производства, комплектации, сертификатах и гарантии отсутствуют, поэтому в описании они не заявляются.

Практическое применение

ШР48ПК20ЭШ1 целесообразно использовать в аппаратуре общего назначения, где необходим цилиндрический разъём серии ШР с 20 контактами, корпусом 48 мм и подключением экранированного кабеля. Изделие подходит для компактных приборных соединений с рабочим напряжением до 850 В и токами на контакт в пределах указанных значений. При выборе следует учитывать диаметр контакта, поскольку от него зависит допустимый рабочий ток.
