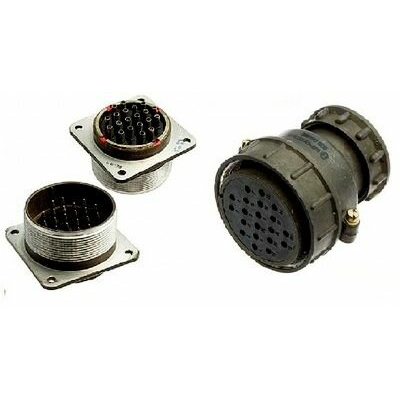

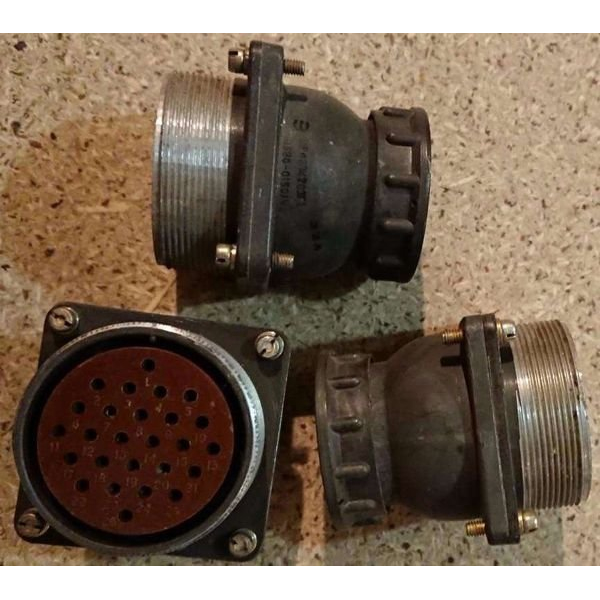

ШР48ПК20ЭГ1 — это блочная (приборная) розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для обеспечения надежного электрического контакта с соответствующими вилка ми, такими как ШР48П20НГ1.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре, включая сварочное оборудование (кабели управления от выпрямителей к полуавтоматам), электрических цепях переменного и постоянного тока частотой до 3 МГц, а также в системах с функциями дистанционного регулирования. Подходит для объемного монтажа в климатическом исполнении УХЛ, внутреннего и наружного применения (при защите от пыли и влаги).

Характеристики

• Количество контактов: 20 (14 шт. диаметром 1,5 мм, 6 шт. диаметром 2,5 мм).

• Максимальная токовая нагрузка: 20 А на контакт 1,5 мм, 35 А на контакт 2,5 мм, суммарно до 290 А на соединитель.

• Рабочее напряжение: до 850 В (постоянного и переменного тока).

• Рабочая температура: от -60°C до +60°C (смена температур до +110°C).

• Сопротивление контактов: не более 2,5 мОм (для 1,5 мм), 1,0 мОм (для 2,5 мм); изоляции — не менее 5000 МОм.

• Механические воздействия: вибрация до 5000 Гц (300 м/с?), удары до 5000 м/с?, ускорение до 2000 м/с?.

• Наработка: минимум 5000 часов, число соединений-расчленений — не менее 500. ?

Информация по конкретному выпуску 2015 г. не указана в доступных источниках. ?
