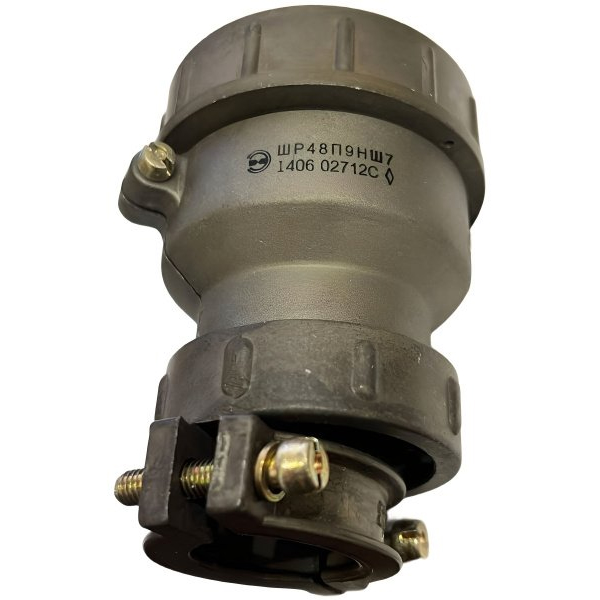

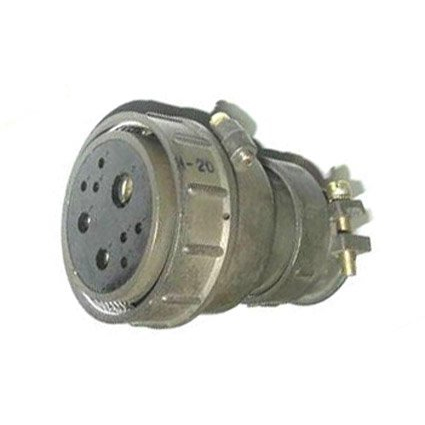

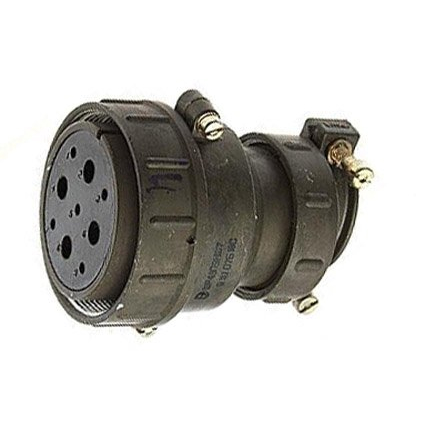

ШР48П9НШ7 — это кабельная розетка типа «1» из серии промышленных цилиндрических соединителей ШР, предназначенная для надежного подключения в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Соединитель имеет 9 контактов: 5 шт. диаметром 2,5 мм (ток до 35 А на контакт) и 4 шт. диаметром 5,5 мм (ток до 100 А на контакт), с суммарной нагрузкой до 525 А и рабочим напряжением до 850 В переменного или постоянного тока (частота до 3 МГц). Сопротивление контакта не превышает 0,3–1,0 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях, масса — до 300 г. Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², число соединений-расчленений — 500, наработка — минимум 1000 часов.

Маркировка и исполнение

Обозначение расшифровывается как ШР (тип), 48 (размер корпуса), П (прямой патрубок), 9 (количество контактов), Н (неэкранированный кабель), Ш (розетка), 7 (комбинация диаметров контактов). Предназначена для внутреннего и наружного применения (УХЛ, с защитой от пыли/воды), температура эксплуатации от -60 до +60 °С, срок хранения — 15 лет.

Применение

Используется в электрических цепях общего назначения для высокотоковых соединений в промышленных системах, приборостроении и аппаратуре с жесткими условиями эксплуатации.
