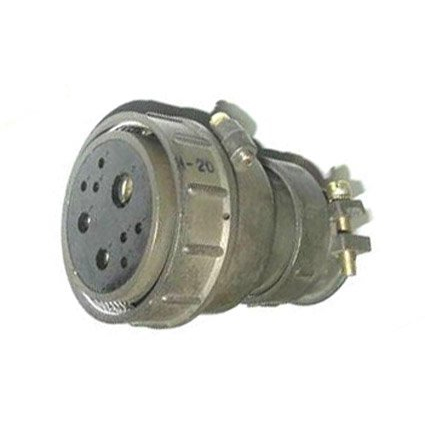

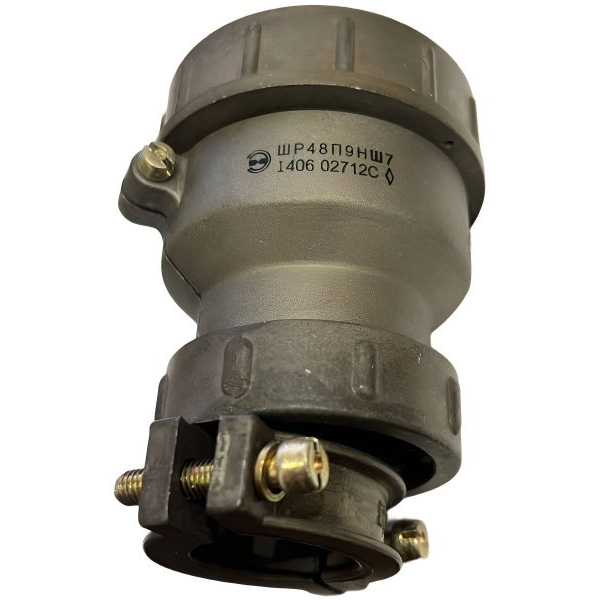

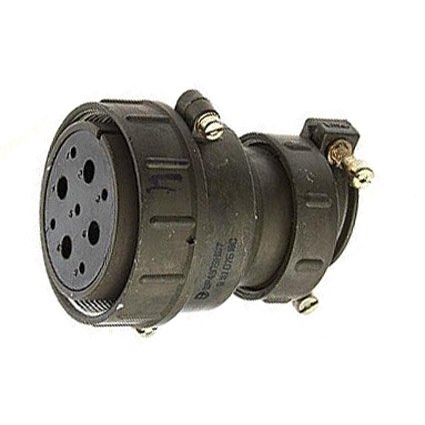

ШР48П9НШ7 — это 9‑контактная негерметичная кабельная розетка серии ШР (низкочастотный цилиндрический разъём резьбового сочленения нормальных габаритов), предназначенная для монтажа на кабель и соединения с соответствующей вилкой в электрических цепях аппаратуры общего назначения.

Назначение и область применения

Разъём применяется в радио‑ и радиотехнической аппаратуре, а также в разнообразных электротехнических устройствах для передачи постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение).
Он может использоваться как внутри оборудования, так и наружно при дополнительной защите от пыли и влаги, чаще всего в климатическом исполнении УХЛ.

Конструкция и тип патрубка

Обозначение «ШР48П9НШ7» расшифровывается как: Ш — розетка, Р — разъём, 48 — условный размер корпуса, П — исполнение с прямым патрубком, 9 — количество контактов, Н — негерметичный, Ш — розетка, 7 — сочетание контактов (диаметры 2,5 и 5,5 мм).
Кабельная часть выполнена с прямым патрубком, предназначенным для монтажа на неэкранированный кабель; сочленение с вилкой осуществляется резьбовым соединением с одношпоночной поляризацией корпусов.

Электрические и климатические характеристики

Контакты розетки имеют сочетание диаметров 2,5 и 5,5 мм, токовая нагрузка по отдельным контактам — порядка десятков ампер (до примерно 25–100 А в зависимости от конкретного диаметра и условий эксплуатации), сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Рабочий диапазон температур окружающей среды обычно задаётся стандартом ОСТ В 11‑10121‑91 / ГОСТ 23751‑86 и лежит примерно от −60 до +60…+100 °C, что позволяет использовать разъём в достаточно жёстких условиях.

Механическая надёжность и используемые материалы

Сочленение‑расчленение разъёма рассчитано на не менее 500 циклов, минимальная наработка — порядка 1000 часов, а срок сохраняемости достигает примерно 15 лет.
Корпус выполняется из металла, изолятор — из термореактивного материала (например, карболита), контактные поверхности чаще всего покрыты серебром или никелем для повышения надёжности электрического соединения.
