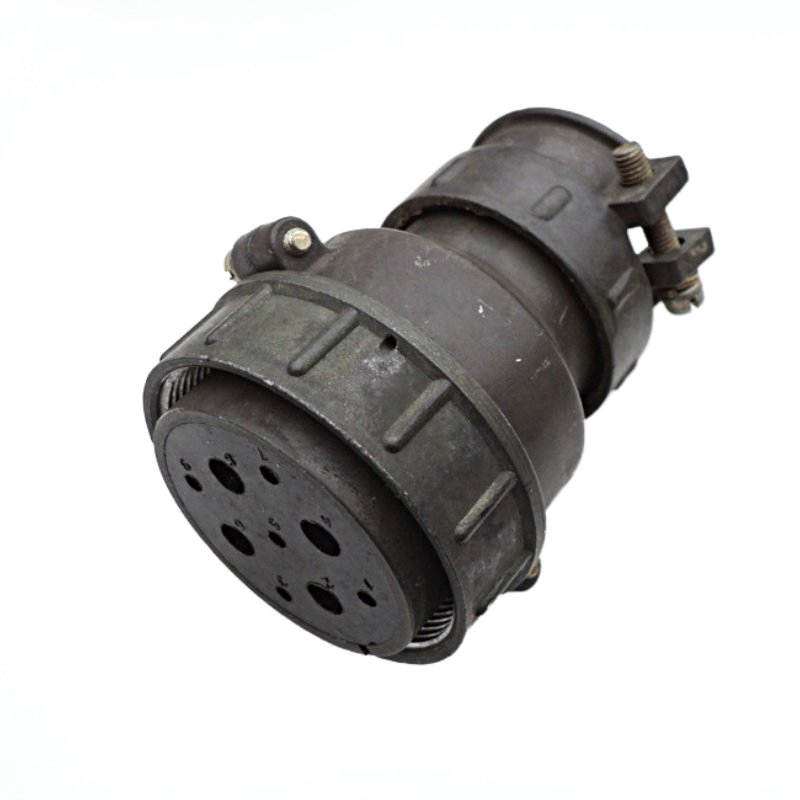

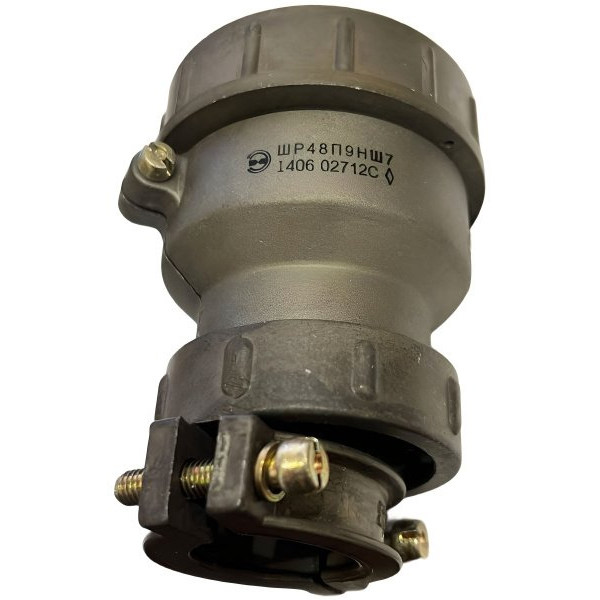

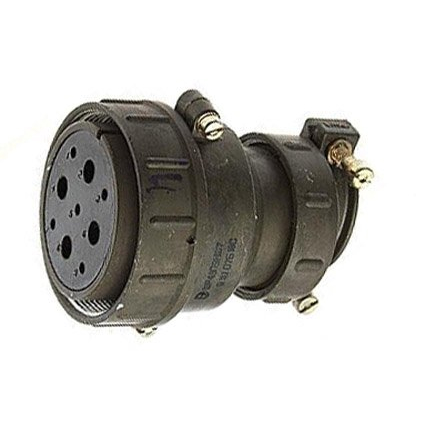

ШР48П9НШ7 — это кабельная цилиндрическая розетка серии ШР, предназначенная для силовых и сигнальных цепей в радио‑ и радиотехнической аппаратуре общего назначения. Она относится к разъёмам с резьбовым сочленением, имеет прямой патрубок и используется с неэкранированным кабелем.

Основные параметры

• Количество контактов — 9 шт.: 5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм.

• Номинальный или рабочий ток: на контактах 2,5 мм — до 25–35 А, на контактах 5,5 мм — до 100 А; суммарная токовая нагрузка на соединитель до ~525 А.

• Максимальное рабочее напряжение постоянного тока — до 850 В (амплитудное значение).

Контакты и изоляция

• Поверхность контактов покрывается серебром, что снижает переходное сопротивление и повышает надёжность соединения.

• Сопротивление контакта для 2,5 мм — не более 1 мОм, для 5,5 мм — не более 0,3 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Условия эксплуатации и устойчивость

• Разъём предназначен для работы в диапазоне температур примерно от −60 до +60 °C.

• Климатическое исполнение — УХЛ, применение как во внутренних, так и во внешних условиях (при дополнительной защите от пыли и воды).

• По механической прочности выдерживает многократные сочленения‑расчленения (до ~500 раз) и значительные нагрузки при вибрации, ударах и линейных ускорениях.

Применение

• Используется как силовой и комбинированный разъём в электротехническом и радиоэлектронном оборудовании, где требуются надёжные разъёмные соединения с высокой токовой нагрузкой.

• Подходит для монтажа в кабельных линиях, где важны низкое сопротивление контактов, хорошая вибро‑ и ударопрочность и долгий срок службы.
