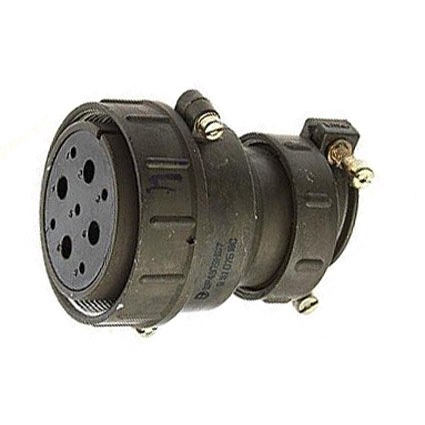

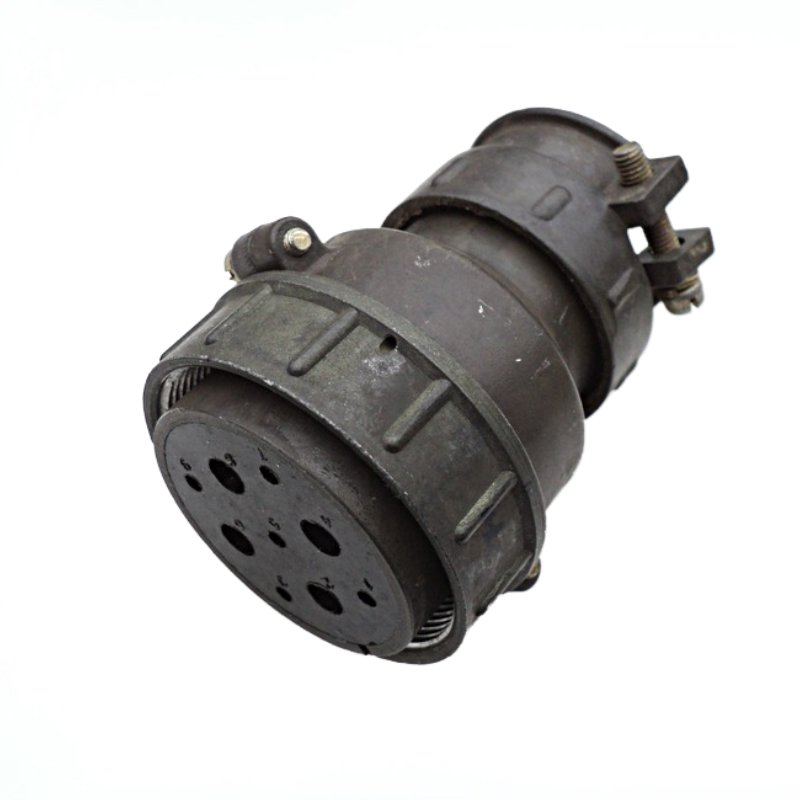

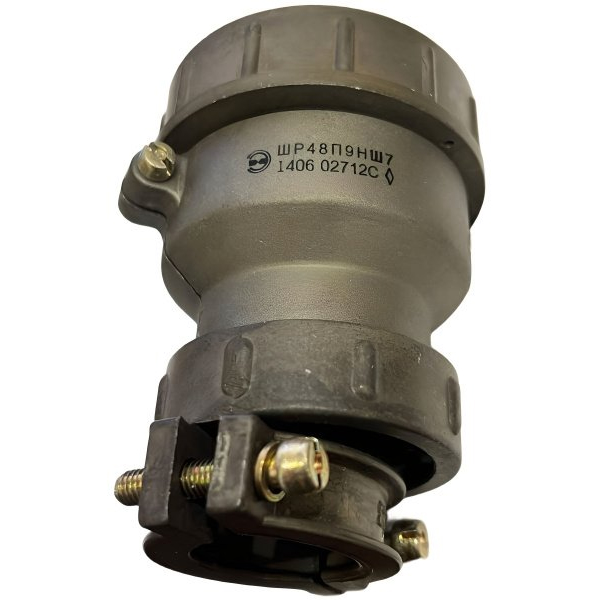

ШР48П9НШ7 — это 9‑контактная кабельная розетка цилиндрического разъёма серии ШР, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения внутри и наружных установок (при дополнительной защите от пыли и воды).

Основные технические параметры

• Напряжение: разъём рассчитан на постоянный и переменный токи при напряжении до 850 В (амплитудное значение), частота переменного тока — до 3 МГц.

• Контакты: 9 шт.; типовое сочетание — 5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм.

• Токовая нагрузка: примерно 25 А на контакт Ø 2,5 мм и около 100 А на контакт Ø 5,5 мм; максимальная суммарная токовая нагрузка на соединитель указывается до 525 А.

Электрические и механические характеристики

• Сопротивление контакта: не более примерно 1 мОм для контактов Ø 2,5 мм и около 0,3 мОм для Ø 5,5 мм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

• Механическая прочность: рассчитан на большое число сочленений–расчленений (около 500), устойчив к вибрации и ударным нагрузкам; допускается использование в условиях ускорения механического удара и линейной нагрузки в десятках и сотнях м/с².

Конструкция и исполнение

• Условное обозначение:

  • Ш — розетка.

  • 48 — условный размер корпуса.

  • П — конструктив с прямым патрубком кабеля.

  • 9 — количество контактов.

  • 7 — сочетание диаметров контактов (5×2,5 мм и 4×5,5 мм).

  • Н — никелевое покрытие контактов (в некоторых источниках указывается серебряное покрытие как возможный вариант).

• Корпус: пластмассовый, негерметичный; соединение механическое, обычно резьбовое.

Область применения

ШР48П9НШ7 применяется для подключения кабельных линий в стационарных и передвижных электротехнических и радиотехнических устройствах, в том числе в аппаратуре, работающей в условиях УХЛ с температурой окружающей среды примерно от −60 до +60 °C.
