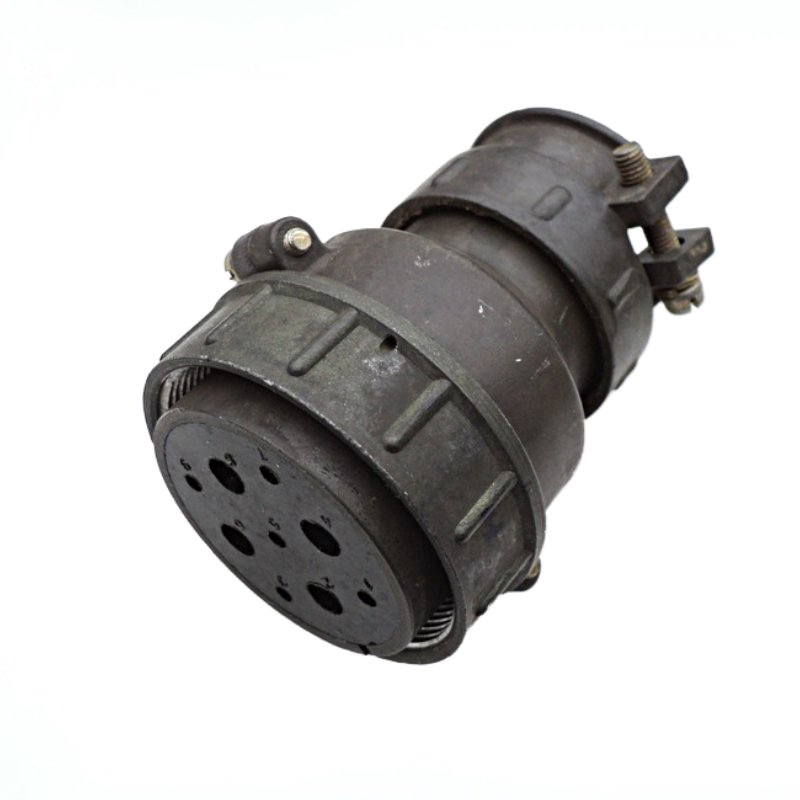

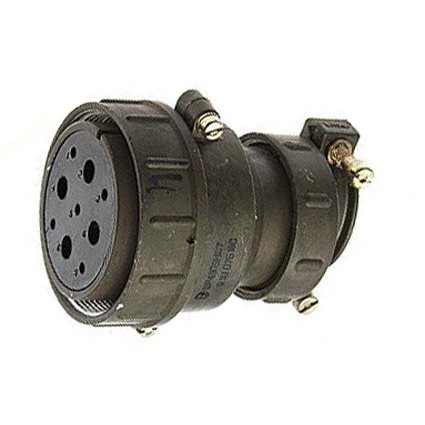

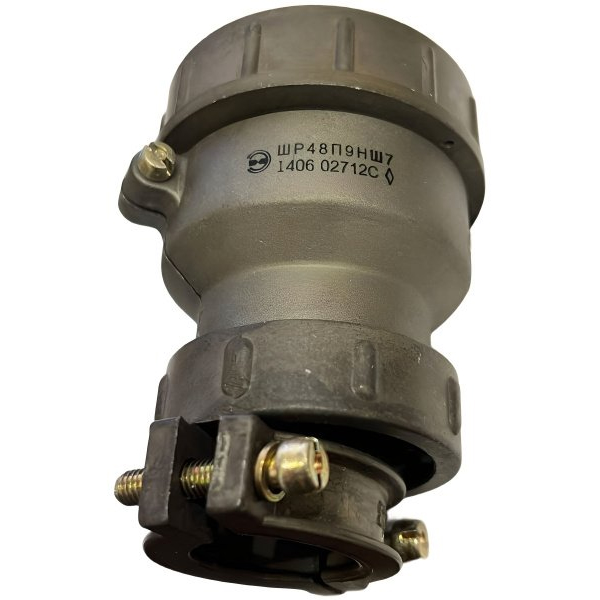

ШР48П9НШ7 — это кабельная розетка (Н) из серии низкочастотных цилиндрических соединителей общего назначения. Она предназначена для надежного соединения в электрических цепях радиоэлектронной и радиотехнической аппаратуры.

Расшифровка маркировки

• ШР — тип соединителя (цилиндрический, резьбовое сочленение).

• 48 — условный размер корпуса.

• П — с прямым патрубком.

• 9 — 9 контактов.

• Н — для неэкранированного кабеля.

• Ш — розетка (кабельная часть).

• 7 — сочетание контактов (диаметры 2,5 мм и 5,5 мм).

Эта розетка имеет прямой патрубок для кабеля и покрытие контактов серебром для повышенной надежности.

Технические характеристики

Соединитель работает при напряжении до 850 В (постоянный или переменный ток частотой до 3 МГц) в климатическом исполнении УХЛ (от -60 до +60 °C).

• Рабочий ток: 25 А (контакты 2,5 мм), 100 А (контакты 5,5 мм).

• Сопротивление контактов: 1 мОм (2,5 мм), 0,3 мОм (5,5 мм).

• Сопротивление изоляции: не менее 5000 МОм.

• Количество соединений-расчленений: 500 циклов.

• Вибрация: 1–5000 Гц, до 300 м/с²; удар: до 5000 м/с².

Применение

Розетка ШР48П9НШ7 используется во внутренних и наружных условиях (с защитой от пыли и влаги) для аппаратуры, где требуется высокая механическая прочность и электрическая надежность. Минимальная наработка — 1000 часов, срок хранения — 15 лет.
