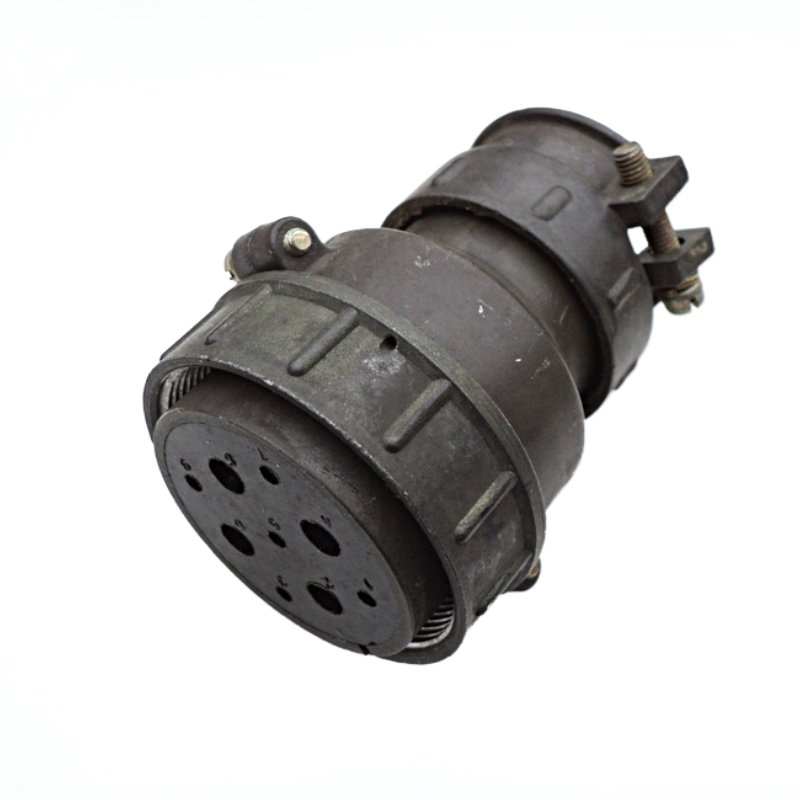

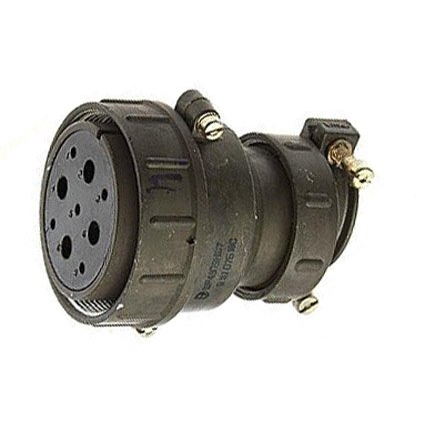

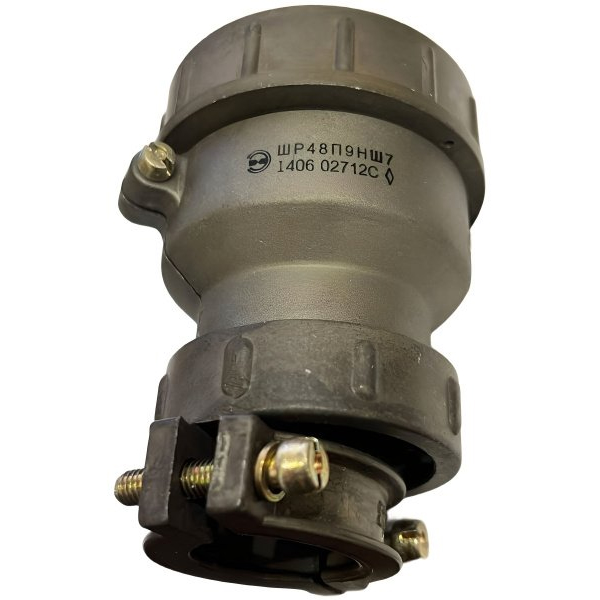

ШР48П9НШ7 — это низкочастотный цилиндрический кабельный соединитель‑розетка общего назначения, применяемый в радиоэлектронной и радиотехнической аппаратуре, а также в преимущественно стационарных электротехнических устройствах. Он относится к серии ШР („Штепсельный разъём“) и предназначен для соединения жгутов или кабелей с приборной частью посредством резьбового сочленения.

Расшифровка обозначения

• ШР — тип соединителя (штепсельный разъём).

• 48 — условный размер корпуса.

• П — конструктивное исполнение с прямым патрубком (для кабельной части).

• 9 — количество контактов.

• Н — предназначен для неэкранированного кабеля.

• Ш — розетка.

• 7 — сочетание диаметров контактов (2,5 и 5,5 мм).

Количественные и электрические параметры

• Всего 9 контактов: 5 шт. диаметром 2,5 мм и 4 шт. диаметром 5,5 мм.

• Контакты, как правило, серебросодержащие, что обеспечивает низкое переходное сопротивление и устойчивую проводимость.

• Максимальное рабочее напряжение постоянного тока — до 850 В (амплитудное), применение допустимо до частот переменного тока порядка 3 МГц.

• Рабочий ток: для контактов Ø2,5 мм — до около 25 А, для Ø5,5 мм — до около 100 А на контакт (в зависимости от нагрева и условий эксплуатации).

Механические и эксплуатационные свойства

• Сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм, что соответствует хорошей изоляционной прочности.

• Сопротивление контакта: не более примерно 1 мОм для диаметра 2,5 мм и около 0,3 мОм для 5,5 мм, что обеспечивает низкие потери и нагрев.

• Количество допустимых сочленений‑расчленений указано порядка 500 циклов, что делает разъём пригодным для многократных подключений‑отключений.

• Изделие рассчитано на применение в широком диапазоне температур, типично от минус 60 до плюс 60 °C, а также на механические воздействия (вибрация, удары, линейную перегрузку) в соответствии с ОСТ В 11 0121‑91 и ГЕО.364.107 ТУ.

Конструкция и применение

• Кабельная розетка ШР48П9НШ7 выполнена с прямым патрубком и резьбовым сочленением, что удобно для монтажа в щитах, панелях и корпусах РЭА.

• Соединитель используется как внутренний и, при дополнительной защите от пыли и влаги, как наружный элемент в аппаратуре общего назначения, в том числе в промышленных и транспортных электроустановках.
