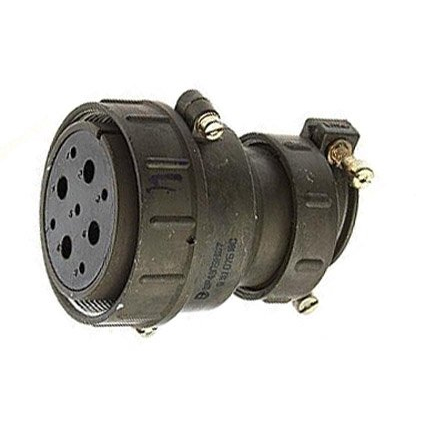

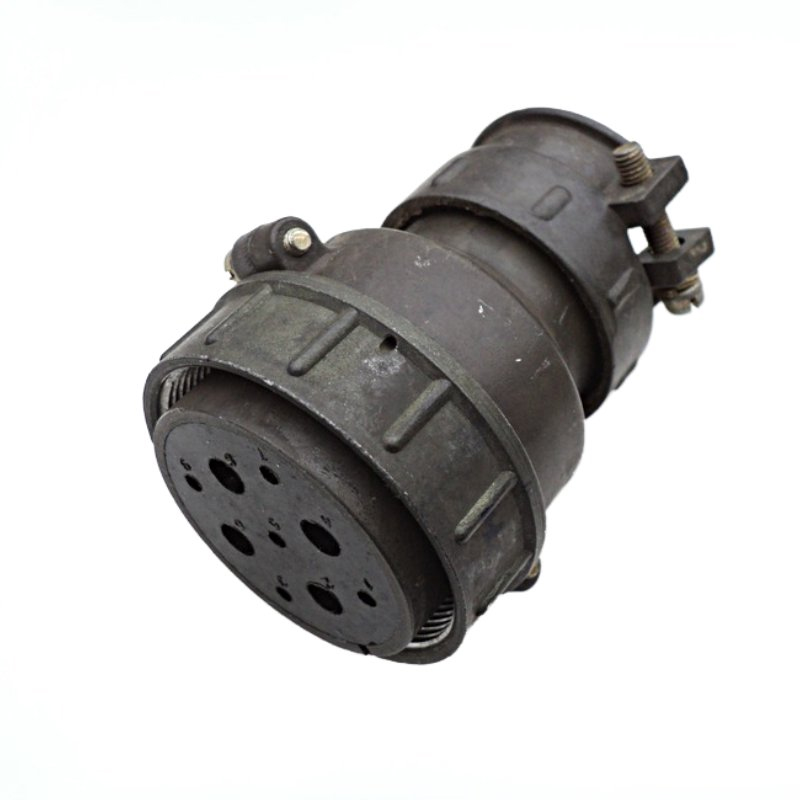

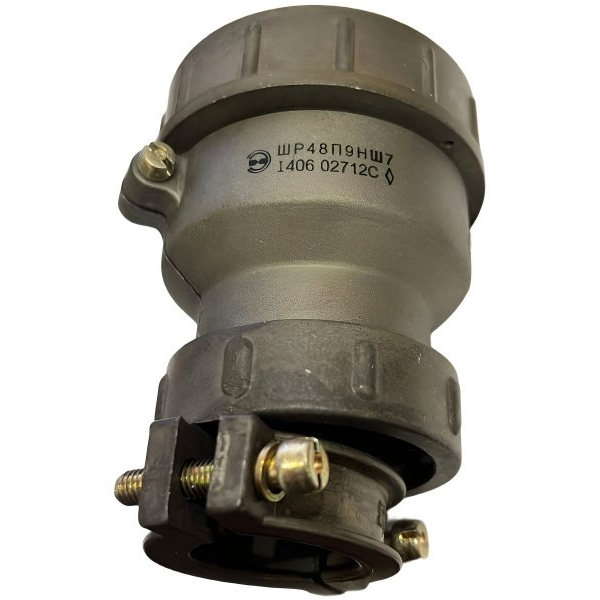

Розетка ШР48П9НШ7 — это низкочастотный цилиндрический соединитель общего назначения, предназначен для подключения кабеля в радиоэлектронной и радиотехнической аппаратуре. Ниже кратко разберём её основные особенности и характеристики.

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический низкочастотный).

• 48 — условный размер (габарит) корпуса разъёма.

• П — с прямым патрубком (кабельная часть).

• 9 — количество контактов.

• Н — для неэкранированного кабеля (негерметичный вариант).

• Ш — розетка (кабельная часть соединителя).

• 7 — конкретное сочетание контактов (диаметры 2,5 мм и 5,5 мм).

Электрические параметры

Розетка рассчитана на использование в цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение). По контактам допускаются следующие рабочие токи (приближённо): до 25 А на контактах диаметром 2,5 мм и до 100 А на контактах диаметром 5,5 мм. Сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм.

Конструкция и материалы

Контакты розетки имеют диаметры 2,5 мм и 5,5 мм, с сочетанием контактов №7, что определяет схему подключения и распределение токовых нагрузок. Поверхность контактов обычно покрыта серебром, что обеспечивает хорошую электропроводность и стабильность переходного сопротивления. Корпус выполнен в климатическом исполнении УХЛ, допускается применение как во внутреннем монтаже, так и наружном, при условии дополнительной защиты от пыли и воды.

Механические характеристики и надёжность

Соединитель рассчитан на многократные сочленения‑расчленения: не менее 500 циклов в нормальных условиях. Рабочая температура окружающей среды обычно указывается от примерно −60 до +60 °C в соответствии с ОСТ В 11 0121‑91 / ГЕО.364.107 ТУ. Разъём выдерживает синусоидальную вибрацию в диапазоне частот до 5000 Гц с ускорением порядка 300 м/с², а также ударные нагрузки с ускорением до 5000 м/с² одиночного действия.

Применение и особенности

ШР48П9НШ7 применяется как кабельная розетка в радиоэлектронных и радиотехнических устройствах, где нужна надёжная коммутация мощных токовых цепей с несколькими контактами различного диаметра. Разъём совместим с другими соединителями серии ШР по механической и электрической части, что позволяет использовать его в существующих схемах без redesign’а корпуса.
