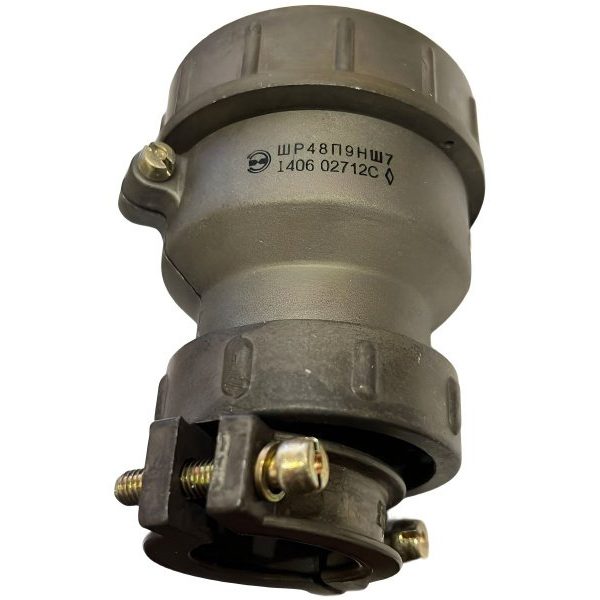

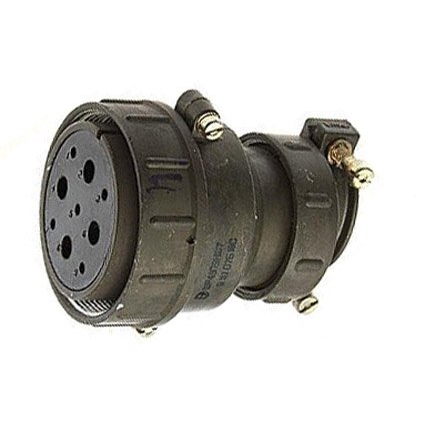

ШР48П9НШ7 — это низкочастотный цилиндрический негерметичный кабельный соединитель‑розетка из серии ШР, предназначен для ответственных электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Соединитель рассчитан на эксплуатацию в цепях постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В.
Изделие применяется как внутренний и наружный соединитель в климатическом исполнении УХЛ, при этом для внешнего монтажа требуется дополнительная защита от пыли и влаги потребителем.

Розетка ШР48П9НШ7 — кабельная, с прямым патрубком, рассчитана на неэкранированный кабель.
Расшифровка маркировки:

• ШР — тип соединителя;

• 48 — условный размер корпуса;

• П — конструктив с прямым патрубком;

• 9 — количество контактов;

• Н — для неэкранированного кабеля;

• Ш — розетка;

• 7 — сочетание контактов.

Соединитель имеет комбинированную группу контактов: 5 шт. диаметром 2,5 мм и 4 шт. диаметром 5,5 мм.
Рабочие токи: не более 25 А на контактах Ø 2,5 мм и 100 А на контактах Ø 5,5 мм, суммарная максимальная токовая нагрузка на весь соединитель — до 525 А.
Сопротивление контактов: не более 1 мОм для Ø 2,5 мм и 0,3 мОм для Ø 5,5 мм; сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Соединение осуществляется резьбовым методом с одношпоночной поляризацией корпусов; количество циклов сочленения‑расчленения — не менее 500.
Контакты выполнены со серебряным покрытием, материал корпуса и контактной системы рассчитан на работу в температурном диапазоне от −60 до +60 °C и при пониженном давлении до порядка 10⁻⁶ мм рт. ст.
Изделие выдерживает синусоидальную вибрацию до 300 м/с² в диапазоне 1–5000 Гц, ударные нагрузки (одиночные до 5000 м/с² и многократные до 350 м/с²) и линейное ускорение до 2000 м/с².

Разъём ШР48П9НШ7 имеет минимальную наработку не менее 1000 часов и гарантийный срок сохраняемости не менее 15 лет.
Соединитель ориентирован на монтаж с неэкранированным кабелем; при необходимости подключения к проводу сечение проводника выбирается по диаметру и допустимому току соответствующего контакта.
