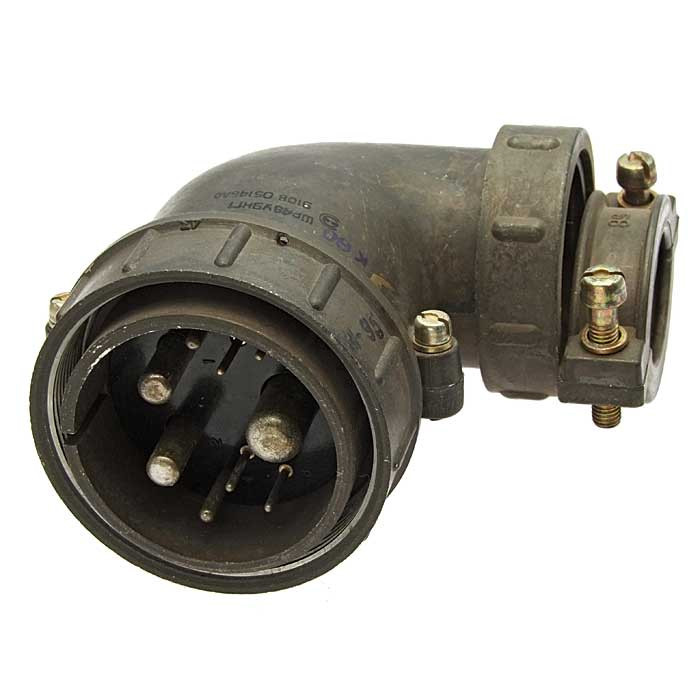

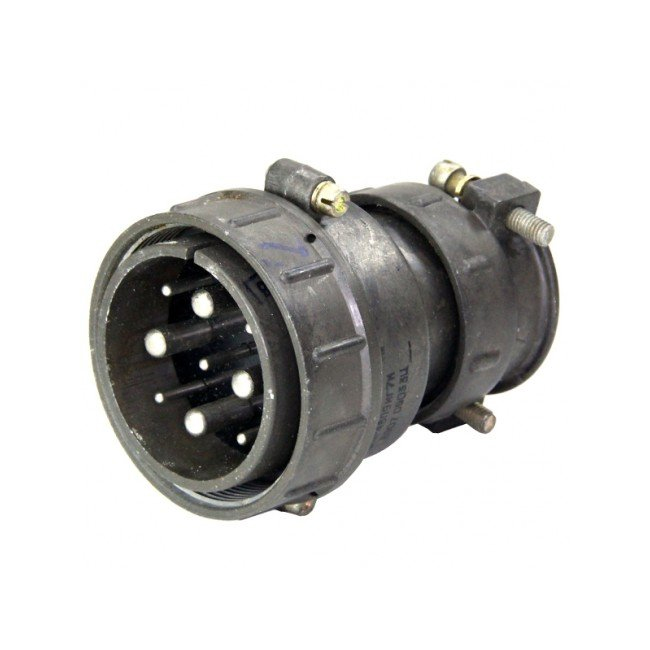

ШР48П9НГ1 представляет собой кабельную вилку из серии соединителей ШР, предназначенную для интерконнекта в электрических цепях.

Характеристики

Эта вилка негерметичного типа с климатическим исполнением УХЛ имеет 9 контактов разного диаметра: 4 шт. ?1,5 мм (до 20 А), 2 шт. ?2,5 мм (до 35 А), 2 шт. ?5,5 мм (до 100 А) и 1 шт. ?9 мм (до 200 А), общая токовая нагрузка — до 490 А.
Работает при амплитудном напряжении до 850 В (постоянный и переменный ток до 3 МГц), сопротивление контактов минимально (0,15–2,5 мОм), изоляции — не менее 5000 МОм.
Выдерживает вибрацию 1–5000 Гц (до 300 м/с?), удары до 5000 м/с? (одиночный), температуру от -60 до +60 °C и пониженное давление 1,3?10?? Па; ресурс — 500 соединений-расчленений, наработка 1000 ч.

Применение

Используется во внутренней и наружной установке (с защитой от пыли/воды) для радиоэлектронной аппаратуры, промышленных систем и надежного соединения кабелей с высокой токовой нагрузкой.
Подходит для неэкранированного кабеля, с прямым патрубком, габариты около 87?69?60 мм. ?
