ШР48П9НГ1: герметичный разъём для надёжных электрических соединений

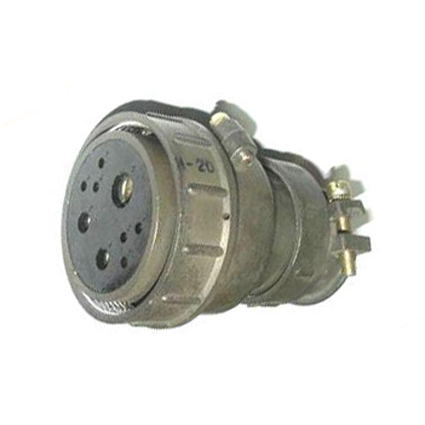

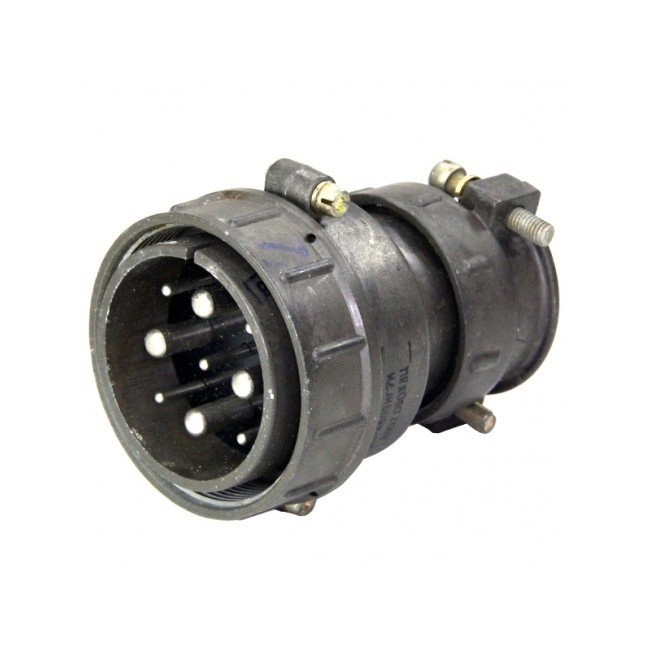

ШР48П9НГ1 — промышленный круглый электрический разъём серии ШР, предназначенный для создания разъёмных соединений в аппаратуре, кабельных сетях и оборудовании, работающем в условиях вибраций, механических нагрузок и воздействия внешней среды. Исполнение с герметизацией позволяет применять разъём в системах, где особенно важны защита контактов и стабильность электрических параметров.

Особенности разъёма ШР48П9НГ1

Разъёмы серии ШР широко используются в электротехнике, приборостроении, системах автоматизации, транспортной технике и специализированном оборудовании. Модель ШР48П9НГ1 относится к крупногабаритным многоконтактным соединителям, рассчитанным на передачу питания, управляющих сигналов или комбинированных цепей — в зависимости от конкретной схемы распайки и параметров применяемых контактов.

Ключевые свойства разъёма:

• Круглая конструкция корпуса, удобная для монтажа на панели или подключения кабельной части.

• Многоконтактное исполнение с девятью контактными позициями.

• Наличие штепсельной части в обозначении «П».

• Герметизированное исполнение, обозначаемое буквой «Г».

• Надёжная фиксация соединения, устойчивая к вибрации и случайному расстыковыванию.

• Возможность эксплуатации в составе кабельных жгутов, шкафов управления, измерительных систем и силовых цепей.

Расшифровка маркировки

Обозначение ШР48П9НГ1 содержит сведения о конструктивном исполнении соединителя:

Точная трактовка отдельных буквенно-цифровых индексов зависит от нормативной документации конкретной серии, исполнения корпуса и контактной группы. Поэтому при проектировании или замене соединителя важно сверять не только полную маркировку, но и схему расположения контактов, ответную часть, способ монтажа и электрические характеристики.

Где применяется ШР48П9НГ1

Соединитель ШР48П9НГ1 подходит для техники, в которой необходимо обеспечить быстроразъёмное, механически прочное и защищённое подключение кабелей. Его используют в следующих задачах:

• Подключение внешних кабелей к электрическим шкафам и панелям управления.

• Соединение оборудования в промышленных системах автоматизации.

• Монтаж кабельных жгутов в транспортной, энергетической и измерительной технике.

• Передача дискретных сигналов, цепей управления и питания.

• Создание герметичных разъёмных соединений в аппаратуре, работающей при запылении, повышенной влажности или вибрации.

• Ремонт, модернизация и техническое обслуживание оборудования со штатными разъёмами серии ШР.

Благодаря круглому металлическому корпусу и резьбовому соединению разъём устойчив к механическому воздействию. Это особенно ценно в установках, где кабель может подвергаться натяжению, периодическим перемещениям или вибрационным нагрузкам.

На что обратить внимание при подборе

При выборе ответной части или замене разъёма ШР48П9НГ1 недостаточно ориентироваться только на число контактов. Совместимость определяется полным набором параметров:

• Полной маркировкой разъёма и его ответной части.

• Типоразмером корпуса 48.

• Количеством контактов — 9.

• Полом контактов: штыревая или гнездовая контактная часть.

• Схемой расположения и нумерацией контактов.

• Герметичным исполнением и типом уплотнений.

• Способом монтажа: панельный, кабельный, фланцевый или иной вариант.

• Допустимыми током, напряжением и сечением подключаемого провода.

• Требованиями к климатическому исполнению и условиям эксплуатации.

Особое значение имеет правильная распайка. Перед подключением необходимо проверить нумерацию контактов по виду со стороны сочленения и со стороны монтажа: зеркальное отображение при ошибочном определении стороны часто приводит к неправильному подключению цепей.

Преимущества использования герметичного соединителя

Герметичное исполнение ШР48П9НГ1 повышает надёжность электрического соединения в сложных условиях. Уплотняющие элементы помогают уменьшить риск попадания пыли и влаги в контактную зону, а прочный корпус защищает внутренние элементы от механических повреждений.

Для оборудования с регулярным техническим обслуживанием разъёмное соединение также удобнее стационарной распайки: кабель можно отсоединить без демонтажа всей системы. Это сокращает время диагностики, ремонта и замены отдельных узлов.

Итог

ШР48П9НГ1 — это многоконтактный герметичный разъём серии ШР, применяемый для надёжного соединения электрических цепей в промышленной и специализированной аппаратуре. При подборе важно учитывать не только обозначение корпуса и количество контактов, но и полную конфигурацию, распиновку, ответную часть, способ монтажа и реальные условия эксплуатации. Такой подход обеспечивает совместимость компонентов, безопасность подключения и длительную стабильную работу оборудования.
