Назначение и общие сведения

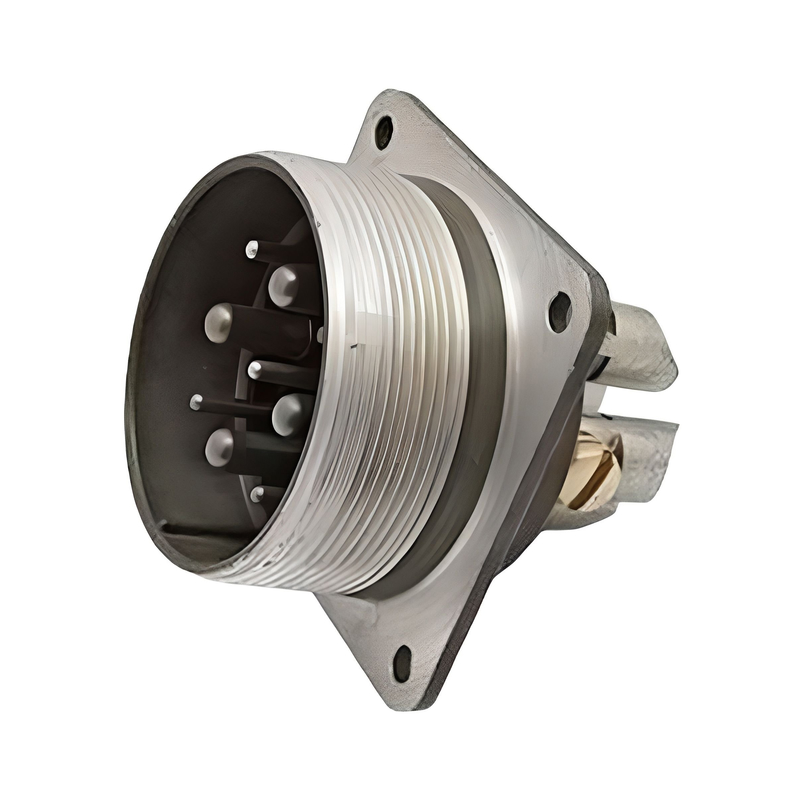

ШР48П9ЭШ7 представляет собой приборную вилку цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В амплитудного значения. Вилка относится к категории ШР48 и имеет артикул 51749; в характеристиках товара указан год 2015.

Конструктивно изделие выполнено без патрубка, с резьбовым соединением, одношпоночной поляризацией и объемным монтажом пайкой. Такое исполнение предназначено для приборного соединения, где требуется механическая фиксация сочленения и защита от неправильного подключения за счет одношпоночной поляризации.

Конструкция и электрические параметры

Соединитель имеет 9 контактов разного диаметра, рассчитанных на разные рабочие токи. Корпус изготовлен из алюминиевого сплава, изолятор — из карболита. Габаритные размеры составляют примерно 58 × 42 × 58 мм.

• 5 контактов диаметром 2,5 мм с рабочим током до 25 А.
• 4 контакта диаметром 5,5 мм с рабочим током до 100 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальная токовая нагрузка — 525 А.
• Ресурс — 500 сочленений-расчленений, наработка — не менее 1000 часов.

Электрические и конструктивные параметры позволяют использовать вилку для коммутации цепей с различной токовой нагрузкой в составе низкочастотного приборного соединителя. Объемный монтаж пайкой обеспечивает присоединение проводников к контактам внутри изделия.

Условия эксплуатации и механическая стойкость

Изделие рассчитано на эксплуатацию в жестких условиях. Оно выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², а также механические удары: одиночные до 5000 м/с² и многократные до 350 м/с².

• Рабочая температура — от -60 до +60 °C.
• Относительная влажность — до 98%.
• Атмосферное давление — от 1,33 × 10⁻⁴ до 50,6 × 10⁴ Па.
• Срок сохраняемости — 15 лет.
• Климатическое исполнение — УХЛ.

Указанные параметры подтверждают пригодность вилки для работы в составе приборов и устройств, подвергающихся вибрационным и ударным нагрузкам, а также эксплуатируемых при пониженных и повышенных температурах в пределах заявленного диапазона.

Применение и особенности монтажа

ШР48П9ЭШ7 применяется в электрических цепях постоянного и переменного тока как приборная вилка низкочастотного соединителя серии ШР. Изделие может использоваться для подключения девяти цепей с разными рабочими токами: пяти цепей через контакты диаметром 2,5 мм и четырех цепей через контакты диаметром 5,5 мм. Это делает вилку применимой в приборных соединениях, где необходимо передавать сигналы и питание по нескольким независимым линиям.

При монтаже проводники подключаются к контактам объемным способом — пайкой. Резьбовое соединение обеспечивает фиксацию вилки при сочленении, а одношпоночная поляризация снижает риск неправильной стыковки. Исполнение без патрубка определяет конструкцию присоединительного узла и должно учитываться при подготовке кабельной части. Для надежной эксплуатации необходимо соблюдать заявленные токовые, температурные и механические ограничения.
