ШР48П9ЭШ1 — это блочная вилка из серии промышленных разъёмов ШР, предназначенная для соединения электрических цепей в различных устройствах. Она относится к негерметичным соединителям климатического исполнения УХЛ, подходит для внутреннего и наружного применения при защите от пыли и влаги.

Основные характеристики

Соединитель имеет условный размер корпуса 48 и 9 контактов различного диаметра: 4 контакта Ø1,5 мм, 2 контакта Ø2,5 мм, 2 контакта Ø5,5 мм, 1 контакт Ø9 мм. Рабочий ток на контактах варьируется от 10–20 А (Ø1,5 мм) до 200 А (Ø9 мм), максимальное напряжение — до 850 В постоянного тока. Сопротивление изоляции не менее 5000 МОм, количество циклов соединения-расчленения — 500, наработка — минимум 1000 часов.

Конструкция и монтаж

Сочленение резьбовое, метод монтажа — пайка (до 3 перепаек). Габаритные размеры — 42×58×58 мм. Покрытие контактов — серебро или никель, сопротивление контактов минимальное: от 0,15 мОм (Ø9 мм) до 2,5 мОм (Ø1,5 мм).

Устойчивость к воздействиям

Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные), линейные нагрузки (2000 м/с²). Работает при низком давлении до 10⁻⁴ Па и в нормальных климатических условиях, срок сохраняемости — 15 лет.

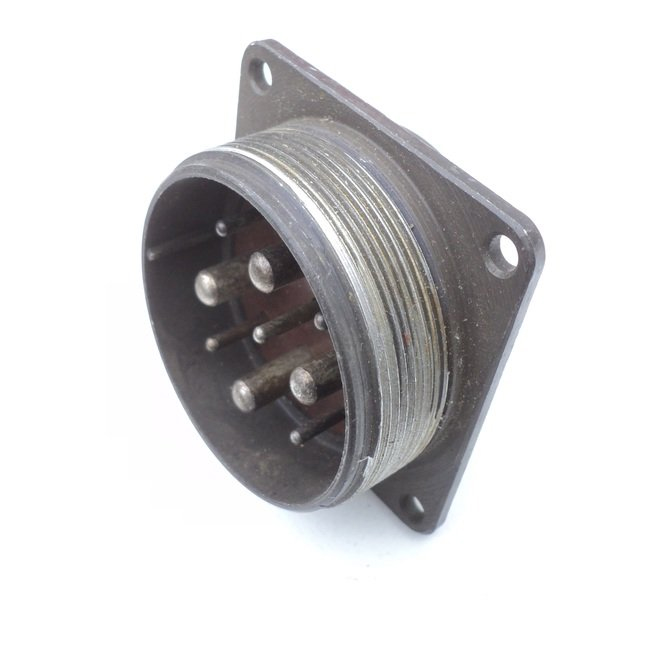

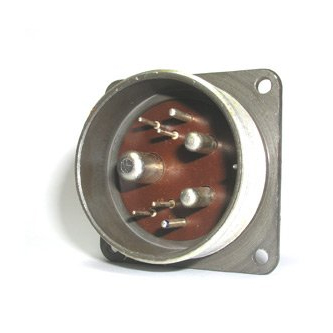

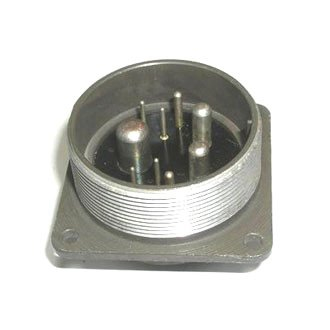

На изображении показаны типичные разъёмы серии ШР, включая блочные вилки с многоконтактной конфигурацией, аналогичные ШР48П9ЭШ1.
