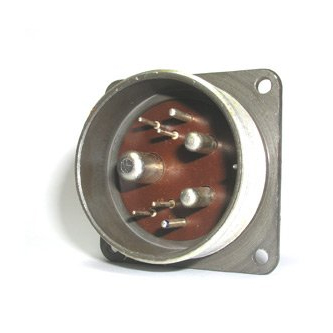

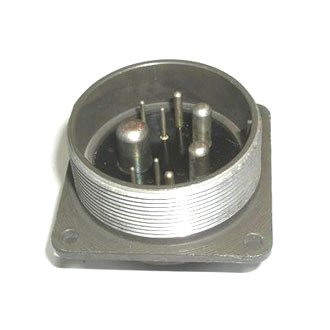

ШР48П9ЭШ1 — это приборная вилка разъёма серии ШР, предназначенная для соединения электрических цепей постоянного и переменного тока (до 3 МГц) с амплитудным напряжением до 850 В.

• ШР — тип соединителя (приборный разъём).

• 48 — условный размер корпуса.

• П — конструктивное исполнение без патрубка.

• 9 — количество контактов (4×Ø1,5 мм, 2×Ø2,5 мм, 2×Ø5,5 мм, 1×Ø9 мм).

• Э — гайка для экранированного кабеля.

• Ш — вилка (приборная часть).

• 1 — схема расположения контактов.

• Рабочий ток на контактах: 20 А (Ø1,5 мм), 25–35 А (Ø2,5 мм), 100 А (Ø5,5 мм), 200 А (Ø9 мм); общая нагрузка до 490 А.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Сопротивление контакта: 2,5 мОм (Ø1,5 мм), 1 мОм (Ø2,5 мм), 0,3 мОм (Ø5,5 мм), 0,15 мОм (Ø9 мм).

• Количество соединений-расчленений: 500; наработка: минимум 1000 часов; срок хранения: 15 лет.

Соединитель выдерживает:

• Синусоидальную вибрацию (1–5000 Гц, 300 м/с²).

• Удары: одиночные (5000 м/с²), многократные (350 м/с²).

• Линейные нагрузки: 2000 м/с².

Применяется во внутренних и наружных условиях (УХЛ, с защитой от пыли/воды), негерметичный тип.
