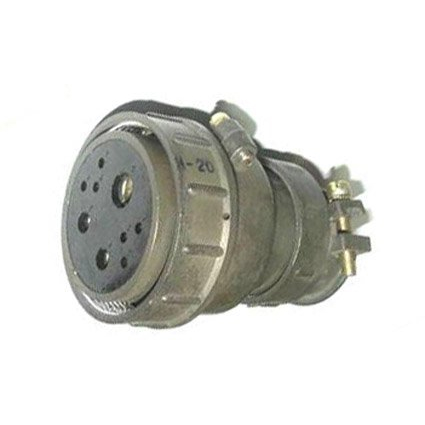

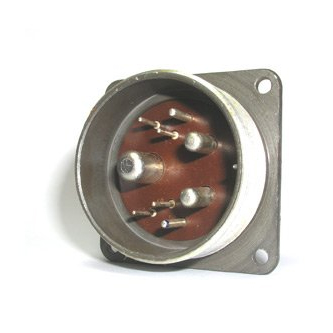

Розетка ШР48П9ЭШ1 относится к цилиндрическим электро‑разъемам серии ШР (соединители ШР‑типа) и используется для подключения кабелей в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

• Располагается на кабеле (кабельная розетка) и служит для сочленения с соответствующей вилкой (например, ШР‑под тип 48) в блочной или кабельной части оборудования.

• Применяется в радио‑ и радиотехнических системах, КИП и другой промышленной аппаратуре, где требуется надежное резьбовое соединение с экранированным кабелем.

• Обозначение:

  • ШР – тип соединителя;

  • 48 – условный размер корпуса;

  • П – конструктив с прямым патрубком;

  • 9 – количество контактов;

  • Э – предназначен для экранированного кабеля;

  • Ш1 – розетка, сочетание контактов по типу 1.

• Контактная часть: 9 контактов, обычно диаметрами 1,5, 2,5, 5,5 и 9 мм, с серебряным или никелевым покрытием.

• Напряжение: до 850 В (амплитудное значение) в цепях постоянного и переменного тока.

• Токовая нагрузка:

  • отдельные контакты рассчитаны на токи порядка 10–200 А в зависимости от диаметра;

  • суммарная нагрузка на весь соединитель ШР48П9ЭШ1 обычно не превышает около 490 А.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Соединение — резьбовое, с одношпоночной поляризацией корпусов для правильной ориентации.

• Устойчивость к вибрации и ударам:

  • синусоидальная вибрация до 300 м/с² (≈30 g) в диапазоне 1–5000 Гц;

  • ударные нагрузки одиночного действия до примерно 5000 м/с² и многократного действия до 350 м/с².

• Температурный диапазон: примерно от −60 до +60 °C, возможна работа при пониженном атмосферном давлении.

• Количество допустимых циклов сочленения–расчленения — порядка 500.

• Минимальная наработка — около 1000 часов, срок сохраняемости изделий ШР48П9ЭШ1 обычно указывается не менее 15 лет.
