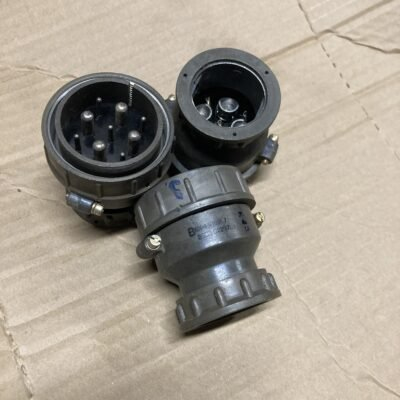

ШР48П9ЭГ7 ( розетка блочная, приборная часть ) — цилиндрический низкочастотный электрический соединитель нормальных габаритов серии ШР, предназначен для объемного монтажа и работы в силовых и сигнальных цепях электро‑ и радиоаппаратуре.

Назначение и область применения

Разъем используется для соединения и разъединения цепей постоянного, переменного и импульсного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение). Применяется при соединении проводов, кабелей, узлов и блоков в стационарной и подвижной аппаратуре, в том числе в условиях, где возможны значительные температурные и механические воздействия.

Конструкция и контакты

• Количество контактов — 9: 5 шт. диаметром 2,5 мм и 4 шт. диаметром 5,5 мм.

• Контакты выполнены из металла с серебряным покрытием для снижения переходного сопротивления и повышения коррозионной стойкости.

• Корпус металлический, изолятор, как правило, из карболита (фенопласт), обеспечивающего хорошую тепло‑ и электроизоляцию.

Электрические и эксплуатационные параметры

• Максимальное рабочее напряжение постоянного тока — до примерно 850 В.

• Ток нагрузки: до ~35 А на контакт диаметром 2,5 мм и до ~100 А на контакт 5,5 мм; суммарный рабочий ток порядка 525 А.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Рабочий диапазон температур окружающего воздуха — примерно от –60 °C до +60…+100 °C в зависимости от источника и условий испытаний.

Монтаж и сочленение

• Соединение приборной и кабельной части — резьбовое (свинчивание корпусов), обеспечивающее плотный контакт и устойчивое положение.

• Монтаж розетки выполнен «на блок» (в приборную часть), с последующим присоединением проводов к контактам методом пайки.

• Габаритные размеры розетки находятся в диапазоне около 58×58×42 мм, что соответствует типовому исполнению приборных частей серии ШР48.
