Разъем ШР48П9ЭГ7Н не является блочной вилкой, а скорее кабельной вилкой. Однако, если вы ищете информацию о блочной части, то она обычно обозначается как ШР48ПК9ЭГ7Н или ШР48СК9ЭГ7Н ,в зависимости от конструкции патрубка (прямой или угловой).

Общие характеристики разъемов типа ШР48

• Тип соединителя : ШР48П9ЭГ7Н относится к типу соединителей ШР, которые предназначены для использования в электрических цепях переменного и постоянного тока.

• Количество контактов и диаметр : 9 контактов, из которых 5 имеют диаметр 2,5 мм, а 4 — 5,5 мм.

• Покрытие контактов : Серебро или никель, что повышает надежность и качество радиокомпонентов.

• Температурный диапазон : Работает при температурах от -60°C до +120°C для вариантов с никелевым покрытием.

• Напряжение : Амплитудное значение напряжения цепи до 850 В.

• Токовая нагрузка : Максимальная токовая нагрузка на одиночный контакт — 35 А для 2,5 мм и 100 А для 5,5 мм.

• Климатическое исполнение : УХЛ, что позволяет использовать разъемы как внутри, так и снаружи помещений при условии защиты от пыли и воды.

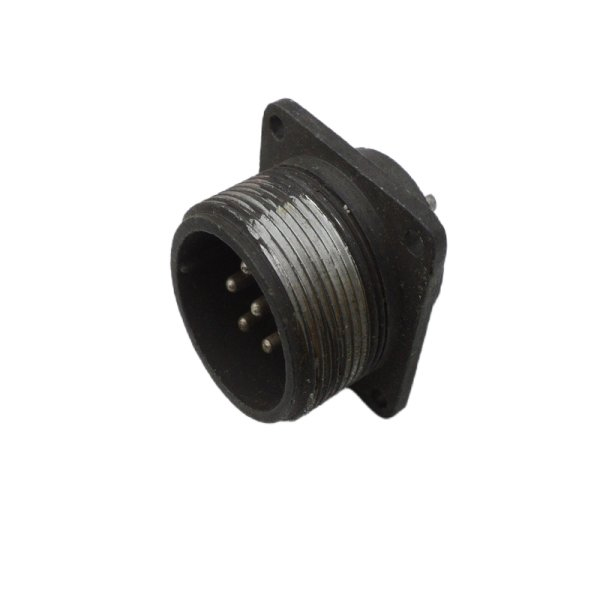

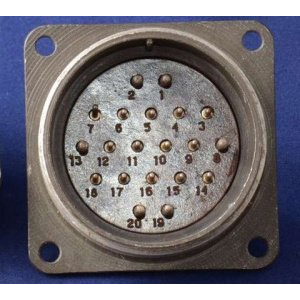

Блочные (приборные) соединители

Блочные соединители фиксируются к прибору с помощью винтов. Они могут иметь прямой или угловой патрубок, или же не иметь его вовсе. Кабельные вилки соединяются только с блочными розетка ми или вилка ми.

Если вы ищете блочную вилку, то она будет иметь обозначение типа ШР48ПК9ЭГ7Н или ШР48СК9ЭГ7Н ,в зависимости от конструкции патрубка.
