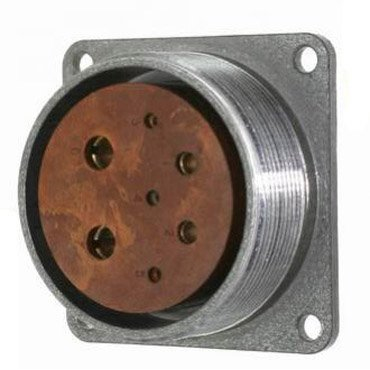

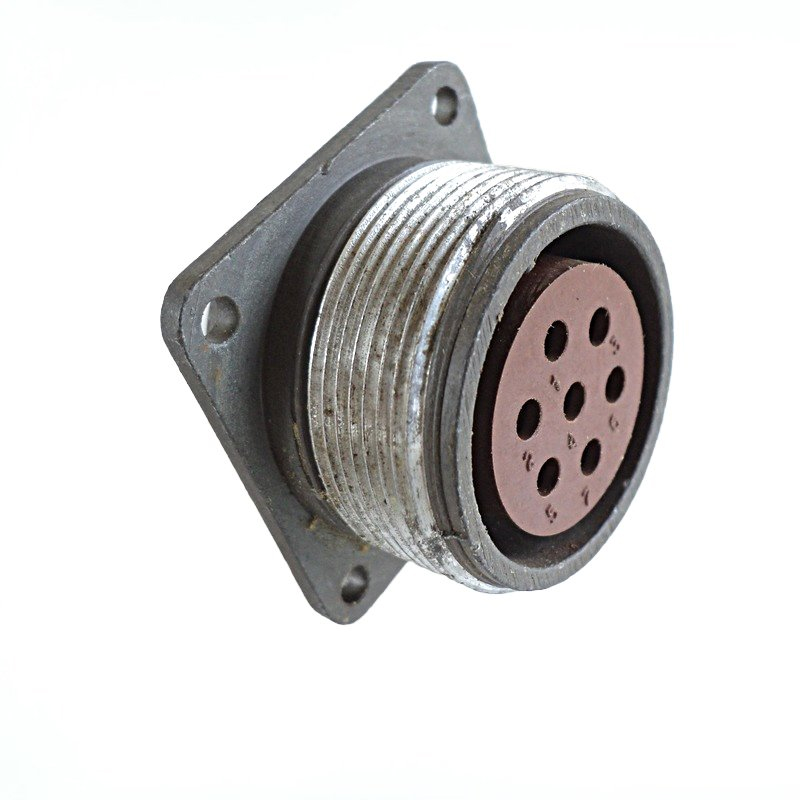

ШР48П9ЭГ7Н розетка блочная — это тип электрического разъема, предназначенный для использования в радиоэлектронной технике. Он состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. розетка ШР48П9ЭГ7Н является блочной и используется для подключения к приборам.

Технические характеристики:

• Тип соединителя : ШР — серия разъемов, широко используемых в электрических цепях переменного и постоянного тока.

• Условный размер корпуса : 48.

• Конструктивное исполнение : П — без патрубка.

• Количество контактов : 9 (5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм).

• Вид гайки патрубка : Э — для экранированного кабеля.

• Покрытие контактов : Никель (буква "Н" в обозначении).

• Материал корпуса : Пластмассовый.

• Температурный диапазон : от -60°C до +120°C.

• Максимальная токовая нагрузка : до 35 А для контактов ? 2,5 мм и до 100 А для контактов ? 5,5 мм.

• Сопротивление контакта : не более 2 мОм для ? 2,5 мм и 0,75 мОм для ? 5,5 мм.

• Амплитудное значение напряжения : до 850 В.

• Климатическое исполнение : УХЛ, что позволяет использовать разъемы как внутри помещений, так и на улице при условии защиты от пыли и влаги.

Применение:

Разъемы ШР48П9ЭГ7Н используются в различных электронных устройствах, включая радиоэлектронную технику, для подключения экранированных и неэкранированных кабелей. Они подходят для работы в широком диапазоне температур и могут выдерживать механические нагрузки, такие как вибрации и удары. Это делает их надежными компон
