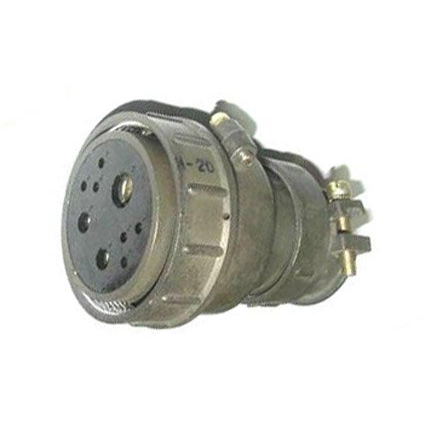

ШР48П9ЭГ7Н — это приборная розетка, предназначенная для использования в электрических цепях как постоянного, так и переменного тока. Она может работать при частоте до 3 МГц и напряжении до 850 В (амплитудное значение). Основные характеристики и особенности данной розетки включают:

Конструкция и назначение

• Тип соединителя : Негерметичный, с резьбовым соединением.
• Климатическое исполнение : УХЛ, что позволяет использовать её в различных климатических условиях.
• Корпус : Изготавливается из пластмассы, что обеспечивает легкость и устойчивость к внешним воздействиям.

Технические характеристики

• Количество контактов : 9 (сочетание 5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм).
• Максимальная токовая нагрузка :
  • На одиночный контакт: до 35 А для контактов ? 2,5 мм и до 100 А для ? 5,5 мм.
  • Общая токовая нагрузка: до 525 А.
• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.
• Рабочие температуры : От -60 °C до +100 °C.

Использование

ШР48П9ЭГ7Н применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Она может использоваться как в условиях защищенных от пыли и влаги, так и в открытых системах.

Совместимость

розетка совместима с различными вилка ми, включая модели ШР48П9НГ7 и ШР48У9ЭГ7. Это позволяет легко интегрировать её в существующие системы. Данная розетка обладает высокой надежностью и долговечностью, что делает её подходящей для использования в различных промышленных и бытовых приложениях.
