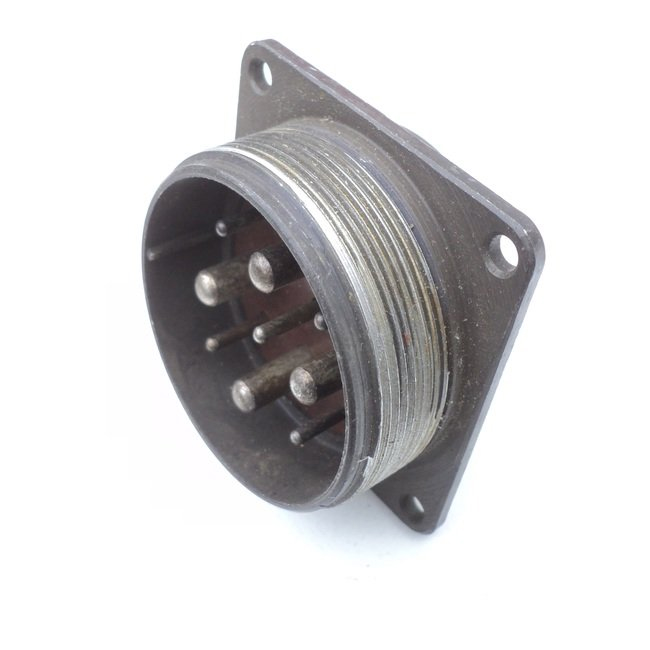

Соединитель ШР48П9ЭГ7 представляет собой 9-контактную негерметичную приборную розетку, предназначенную для использования в электрических цепях с постоянным и переменным током. Этот разъем относится к серии ШР и используется в различных областях, включая промышленные и энергетические системы.

Основные характеристики

• Тип соединителя : ШР (штепсельный разъем негерметичный).

• Количество контактов : 9.

• Рабочее напряжение : до 850 В.

• Максимальная токовая нагрузка :

  • Для контактов диаметром 2,5 мм — до 35 А.

  • Для контактов диаметром 5,5 мм — до 100 А.

  • Общая токовая нагрузка на соединитель — до 525 А.

• Рабочая температура : от -60 °C до +110 °C.

• Материалы :

  • Корпус: металл (алюминиевый сплав).

  • Изолятор: карболит.

  • Покрытие контактов: серебро (в некоторых случаях может быть никелевое покрытие).

Конструкция и монтаж

Соединитель имеет проходной диаметр 52 мм и предназначен для монтажа на панель. Он не оснащен патрубком, что упрощает его установку и использование с экранированными или неэкранированными кабелями. Сочленение соединителей осуществляется с помощью резьбы, а поляризация корпуса одношпоночная.

Применение

Разъемы ШР48П9ЭГ7 используются в различных электрических системах, где требуется надежное соединение для передачи электроэнергии. Они подходят для работы в условиях вибрации и механических ударов, что делает их идеальными для применения в тяжелых условиях эксплуатации.

Габаритные размеры

Размеры соединителя:

• Условный размер корпуса: 48 мм.
