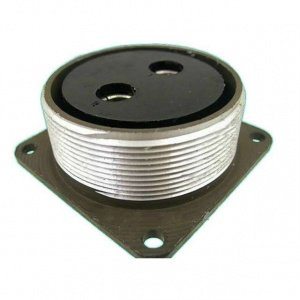

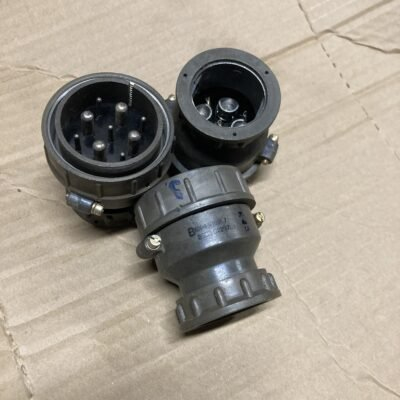

ШР48П9ЭГ7 розетка блочная — это 9-контактная негерметичная приборная розетка серии ШР, предназначенная для использования в электрических цепях постоянного и переменного тока. розетка имеет условный размер корпуса 48 и обеспечивает соединение 9 контактов: 5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм.

Технические характеристики

• Токовая нагрузка : Контакты диаметром 2,5 мм могут выдерживать до 25-35 А, а контакты диаметром 5,5 мм — до 100 А. Общая токовая нагрузка на соединитель может достигать 525 А.

• Напряжение : розетка рассчитана на работу при напряжении до 850 В как для постоянного, так и для переменного тока.

• Сопротивление контактов : Не более 1 мОм для контактов диаметром 2,5 мм и не более 0,3 мОм для контактов диаметром 5,5 мм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Условия эксплуатации : розетка может работать при температуре от -60°C до +60°C и выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с?.

• Механическая прочность : Выдерживает одиночный удар с ускорением до 5000 м/с? и многократные удары с ускорением до 350 м/с?.

• Срок службы и сохраняемости : Минимальная наработка составляет 1000 часов, а срок сохраняемости — 15 лет.

Применение

ШР48П9ЭГ7 используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. розетка может быть как приборной (блочной), так и кабельной, и применяется для монтажа с экранированными или неэкранированными кабелями.

Соединение осуществляется посредством резьбового сочленения, а поляризация корпуса одношпоночная. Покрытие контактов — серебро.
