Назначение

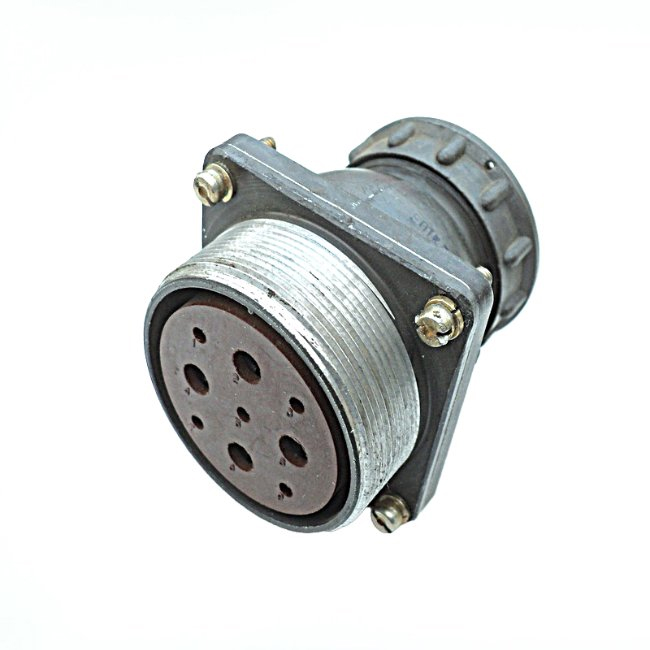

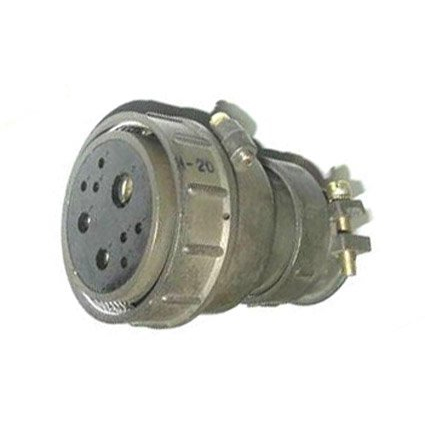

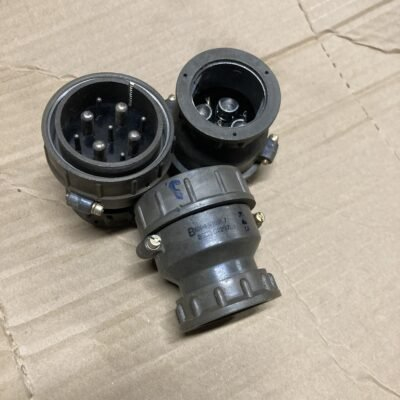

ШР48П9ЭГ7 представляет собой блочную или приборную розетку цилиндрического разъёма серии ШР. Изделие предназначено для электрических соединений в радиоэлектронной и радиотехнической аппаратуре. Основная функция розетки — соединение и разъединение электрических цепей в электро- и радиоаппаратуре.

Розетка применяется как внутри помещений, так и снаружи при условии защиты от пыли и влаги. Конструкция рассчитана на эксплуатацию в составе стационарного и переносного оборудования, где требуется надёжная коммутация цепей питания и сигнала.

Технические характеристики

Розетка имеет 9 контактов, разделённых по диаметру и допустимому рабочему току:

• 5 контактов диаметром 2,5 мм — рабочий ток до 25 А на контакт;
• 4 контакта диаметром 5,5 мм — рабочий ток до 100 А.

Максимальное рабочее напряжение постоянного тока — до 850 В. Изделие подходит для цепей переменного тока частотой до 3 МГц. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм. Монтаж выполняется методом пайки, сочленение — резьбовое.

Конструкция и исполнение

Условный размер корпуса — 48 мм. Габаритные размеры составляют около 58 на 58 на 42 мм. Исполнение — без патрубка (обозначено буквой П). Покрытие контактов — серебро.

Климатическое исполнение УХЛ допускает работу в диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Изделие выдерживает вибрации, удары с одиночными перегрузками до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Расшифровка обозначения

Маркировка ШР48П9ЭГ7 читается следующим образом:

1. ШР — тип соединителя, цилиндрический низкочастотный;
2. 48 — размер корпуса;
3. П — исполнение без патрубка;
4. 9 — количество контактов;
5. Э — для экранированного кабеля, без гайки в данной модификации;
6. Г — розетка;
7. 7 — сочетание контактов.

Применение и особенности эксплуатации

Розетка ШР48П9ЭГ7 используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Резьбовое сочленение обеспечивает механическую фиксацию ответной части и устойчивость контакта при вибрационных и ударных нагрузках. Серебряное покрытие контактов снижает переходное сопротивление и повышает надёжность электрического соединения.

Монтаж методом пайки предъявляет требования к подготовке проводников и качеству паяного соединения. Благодаря исполнению без патрубка розетка подходит для установки на приборных панелях и в блоках, где не требуется кабельный ввод через патрубок. Сочетание контактов разного диаметра позволяет коммутировать в одном разъёме как силовые цепи с током до 100 А, так и цепи с током до 25 А.

Диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия и стойкость к вибрациям, ударам и линейным ускорениям делают изделие пригодным для аппаратуры, работающей в жёстких условиях. При наружном применении требуется защита от пыли и влаги.

Комплектация и сведения о товаре

• Артикул: 80010;
• Категория: ШР48;
• Наименование: ШР48П9ЭГ7 РОЗЕТКИ;
• Производитель: не указано.

Сведения о стране производства, сертификатах, стандартах, гарантии, точной комплектации и наличии в предоставленных данных отсутствуют и в описании не приводятся.
