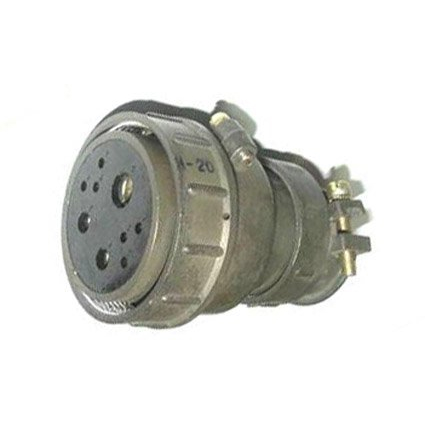

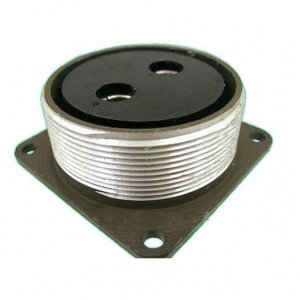

ШР48П9ЭГ7 — это негерметичная приборная розетка из серии ШР, предназначенная для использования в электрических цепях как переменного, так и постоянного тока. Рассмотрим её характеристики и назначение более подробно.

Основные характеристики

• Количество контактов : 9 (5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм).
• Рабочий ток :
  • Для контактов диаметром 2,5 мм — до 35 А.
  • Для контактов диаметром 5,5 мм — до 100 А.
• Максимальное рабочее напряжение : до 850 В (амплитудное значение).
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Температурный диапазон : от -60 °C до +60 °C.

Конструкция

розетка выполнена из двух частей: блочной и кабельной. Она предназначена для соединения и разъединения электрических цепей, проводов и кабелей в электро- и радиоаппаратуре. Важно отметить, что соединители могут быть как блочными, так и кабельными, а их сочетание должно быть правильным для обеспечения надежного соединения.

Применение

ШР48П9ЭГ7 используется в различных областях, включая:

• Электроника
• Радиоаппаратура
• Промышленное оборудование

Эти разъемы обеспечивают надежное соединение в условиях, где важна высокая прочность и устойчивость к внешним воздействиям.

Расшифровка обозначений

Обозначение ШР48П9ЭГ7 расшифровывается следующим образом:

• ШР — тип разъема (штепсельный разъем негерметичный).
• 48 — условный размер корпуса.
• П — конструктивное исполнение (без патрубка).
• 9 — количество контактов.
• Э — гайка для экранированного кабеля (отсутствует).
• Г — вид соединителя ( розетка ).
• 7 — обозначение сочетания контактов.

Данная розетка представляет собой надежное решение для подключения оборудования в различных электрических системах.
