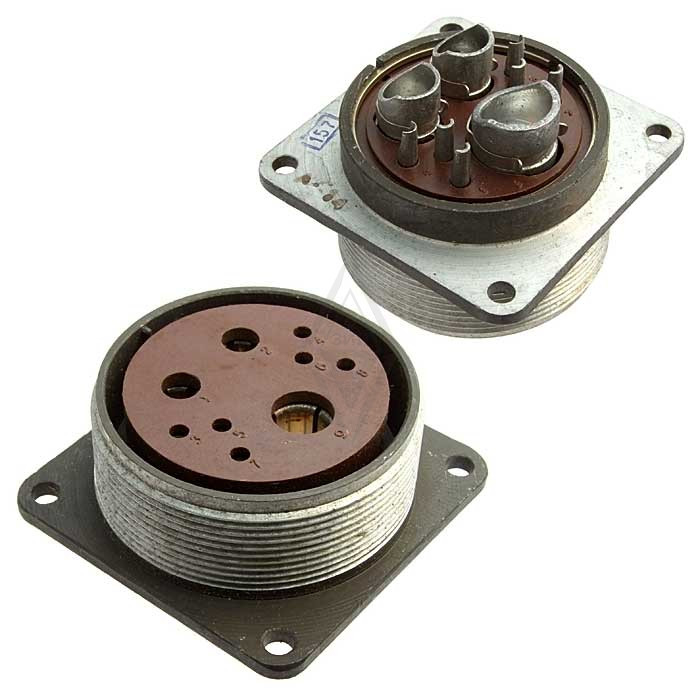

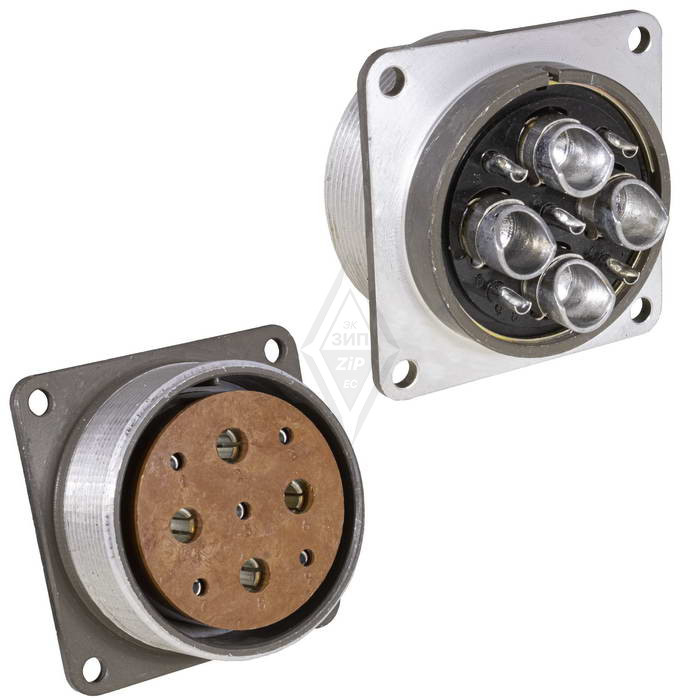

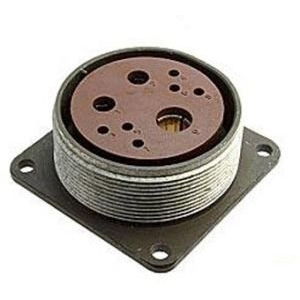

ШР48П9ЭГ1 — это кабельная вилка советского/российского производства, предназначенная для соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Применение

Используется во внутренних и наружных электрических системах (при защите от пыли и влаги потребителем), в климатическом исполнении УХЛ, в различных промышленных и приборных установках для надежного подключения кабелей.

Характеристики

• Максимальная общая токовая нагрузка — 490 А, на одиночные контакты: 20 А (?1,5 мм), 35 А (?2,5 мм), 100 А (?5,5 мм), 200 А (?9 мм).

• Сопротивление изоляции — не менее 5000 МОм; количество сочленений-расчленений — 500; наработка — минимум 1000 часов.

• Условия эксплуатации: температура от -60°C до +60°C, пониженное давление до 1,3·10^{-4} Па, вибрация 1–5000 Гц (ускорение 300 м/с?), удары до 5000 м/с? (одиночный).
