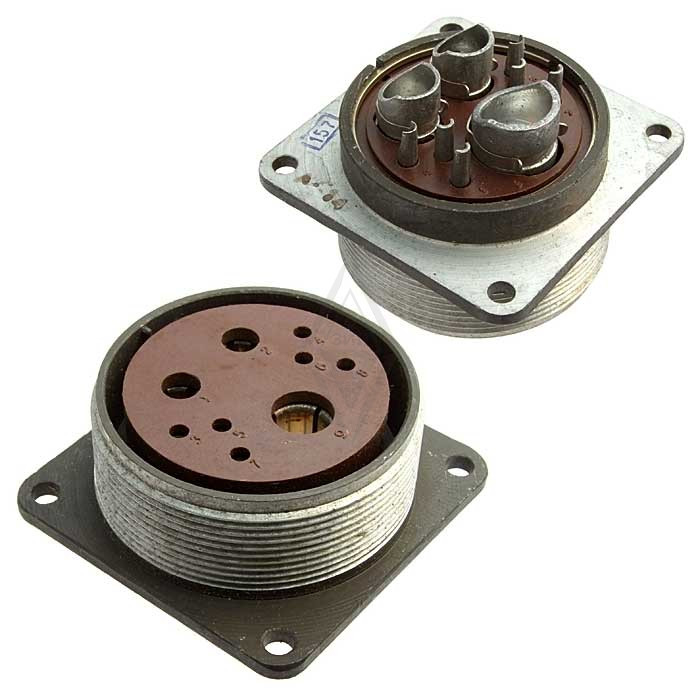

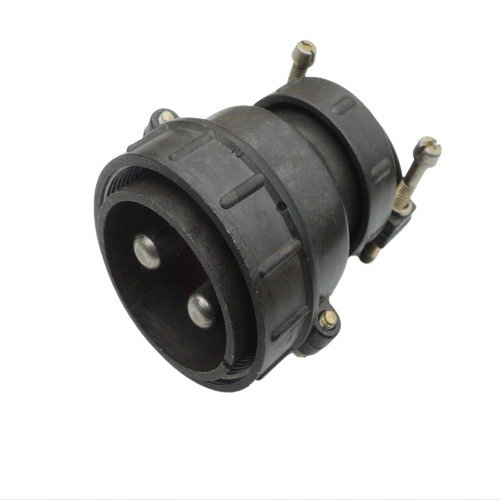

ШР48П9ЭГ1 — это блочная приборная розетка из серии соединителей ШР советского/российского производства. Она применяется в электрических цепях для подключения экранированных или неэкранированных кабелей в промышленном оборудовании, приборах и системах с высокими токами.

Характеристики

розетка имеет 9 контактов разного диаметра: 4??1,5 мм, 2??2,5 мм, 2??5,5 мм, 1??9 мм. Максимальные токи на контакты — 20 А, 35 А, 100 А и 200 А соответственно, общая нагрузка до 490 А; напряжение до 850 В (амплитудное), частота до 3 МГц.

Сопротивление контактов минимально (до 0,15 мОм для ?9 мм), изоляции — не менее 5000 МОм. Сочленения-расчленения — 500 циклов, наработка — 1000 часов, выдерживает вибрацию 1-5000 Гц при 30g.

Применение

Соединяется резьбой с вилкой ШР48П9НГ1 (или аналогичной), поляризация одношпоночная, негерметичный тип, климатическое исполнение УХЛ. Используется в мощных электрических системах, аппаратуре, где требуются надежные разъемы высокого тока без патрубка на приборной части.
