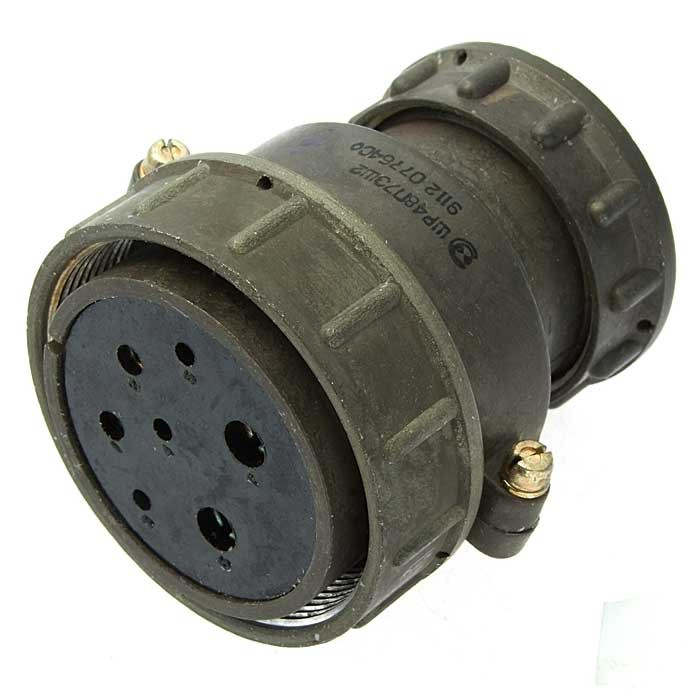

ШР48П7ЭШ2 — это кабельная розетка с прямым патрубком из серии низкочастотных цилиндрических соединителей ШР. Она предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Применение

розетка применяется для внутренней и наружной установки (с защитой от пыли и влаги потребителем) в климатическом исполнении УХЛ. Используется в электро- и радиоаппаратуре для работы с постоянным и переменным током до 3 МГц при напряжении до 850 В.

Характеристики

• Рабочий ток: 10 А (контакты 1,5 мм), 50 А (3,5 мм), 100 А (5,5 мм).

• Максимальное напряжение постоянного тока: 850 В.

• Сопротивление контактов: 2,5 мОм (1,5 мм), 0,75 мОм (3,5 мм), 0,3 мОм (5,5 мм). ?

• Сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений-расчленений: 500; наработка: 1000 ч; срок хранения: 15 лет.

• Вибрация: 1–5000 Гц, 300 м/с?; удар: 5000 м/с? (одиночный), 350 м/с? (многократный); линейное ускорение: 2000 м/с?.
