Назначение и конструкция

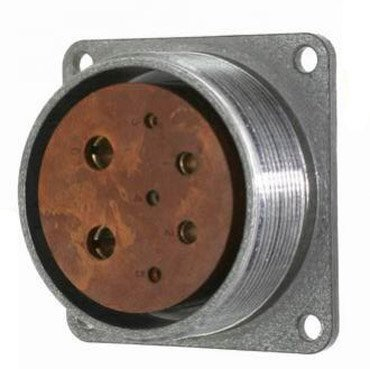

ШР48П7ЭГ2 — розетка (приборная часть) из серии низкочастотных цилиндрических соединителей ШР. Изделие предназначено для разъёмного соединения электрических цепей в оборудовании, где требуется приборное исполнение, семь контактов и возможность подключения экранированного кабеля. Конструкция относится к исполнению без патрубка и оснащена гайкой для экранированного кабеля.

Соединитель применяется для внутреннего и наружного монтажа с защитой от пыли и влаги. Он подходит для цепей с экранированными кабелями, а также для работы в составе промышленной, авиационной и военной техники. В маркировке отражены тип серии, условный размер корпуса, количество и сочетание контактов.

Расшифровка обозначения

Обозначение ШР48П7ЭГ2 читается по элементам, каждый из которых указывает на конструктивные особенности изделия.

• ШР — тип соединителя, штекерный разъём.
• 48 — условный размер корпуса.
• П — конструктивное исполнение без патрубка, приборная розетка.
• 7 — количество контактов.
• Э — гайка для экранированного кабеля.
• Г — вид контактов, розетка.
• 2 — сочетание контактов: 3 шт. диаметром 1,5 мм, 2 шт. диаметром 3,5 мм и 2 шт. диаметром 5,5 мм.

Электрические характеристики

Рабочий ток зависит от диаметра контактов. Для контактов диаметром 1,5 мм он составляет 10 А, для контактов диаметром 3,5 мм — 50 А, для контактов диаметром 5,5 мм — 100 А.

Максимальное напряжение — до 850 В при постоянном или переменном токе частотой до 3 МГц. Сопротивление изоляции — не менее 5000 МОм.

• Количество контактов — 7.
• Контакты диаметром 1,5 мм — 3 шт., рабочий ток 10 А.
• Контакты диаметром 3,5 мм — 2 шт., рабочий ток 50 А.
• Контакты диаметром 5,5 мм — 2 шт., рабочий ток 100 А.

Механические и климатические параметры

Соединитель рассчитан на эксплуатацию в условиях вибрации и ударных нагрузок. Ресурс изделия составляет 500 сочленений-расчленений, наработка — 1000 часов.

• Вибрация — диапазон 1–5000 Гц при ускорении 300 м/с².
• Удары — с ускорением до 5000 м/с².
• Климатическое исполнение — УХЛ.
• Пониженное давление — до 1,3 × 10⁻⁴ Па.

Указанные параметры характеризуют пригодность изделия для работы в условиях, типичных для промышленной, авиационной и военной техники.

Применение и монтаж

ШР48П7ЭГ2 применяется в промышленной, авиационной и военной технике для соединения электрических цепей. Приборное исполнение без патрубка позволяет использовать розетку в составе оборудования, а гайка для экранированного кабеля — подключать цепи с экранированными кабелями.

Допускается внутренний и наружный монтаж с защитой от пыли и влаги. При подборе режима работы следует учитывать распределение токов по контактам разного диаметра и максимальное напряжение до 850 В.

Сведения о товаре

Артикул — 51736. Категория — ШР48. Год, указанный в карточке товара, — 2015. Производитель в предоставленных данных не указан.

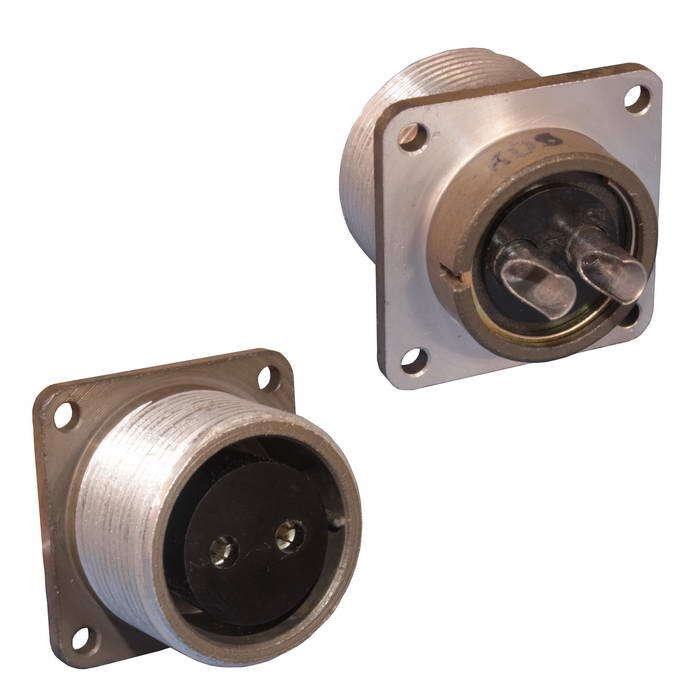

Изображение в карточке может показывать типовые соединители серии ШР, включая модели с похожим дизайном; конкретное исполнение определяется маркировкой ШР48П7ЭГ2.
