ШР48П2НШ9 РОЗЕТКИ

Цена: ПОД ЗАКАЗ

В наличии: 14 шт.

2018 5: 2 шт
2019 5: 12 шт

Технические характеристики

ШР48П2НШ9 РОЗЕТКИ

ШР48П2НШ9 — это кабельная розетка из серии низкочастотных цилиндрических соединителей общего назначения, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка маркировки

Обозначение расшифровывается следующим образом: ШР — тип соединителя, 48 — условный размер корпуса, П — с прямым патрубком, 2 — количество контактов, Н — для неэкранированного кабеля, Ш — розетка (гнездовой тип), 9 — диаметр контактов 9 мм.

Технические характеристики

Соединитель рассчитан на рабочий ток до 200 А на контакт (суммарно до 400 А), максимальное напряжение постоянного тока — 850 В, частоту до 3 МГц.
Сопротивление контактов — не более 0,15 мОм, изоляции — не менее 5000 МОм, количество сочленений-расчленений — 500 циклов, наработка — минимум 1000–5000 часов.
Работает при температурах от -60 до +60 °С, соответствует климатическому исполнению УХЛ, контакты покрыты серебром или никелем.

Применение

Розетка ШР48П2НШ9 используется в электрических цепях постоянного, переменного и импульсного тока для надежного соединения кабелей в промышленной аппаратуре.
Подходит для проводов сечением до 50 мм², имеет резьбовое сочленение и объемный монтаж.

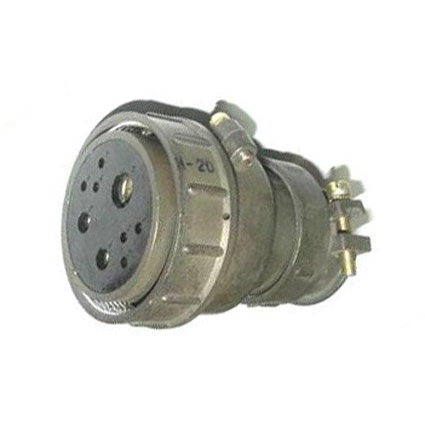

На изображении показан типичный вид разъема серии ШР с аналогичной конструкцией, включая патрубок и расположение контактов.

Описание

ШР48П2НШ9 — кабельная розетка из серии низкочастотных цилиндрических соединителей общего назначения. Изделие применяется для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре, а также в промышленном оборудовании, где требуется надёжное разъёмное соединение кабелей.

Назначение

Розетка предназначена для работы в цепях постоянного, переменного и импульсного тока. Она обеспечивает электрическое соединение кабелей и входит в состав разъёмных соединений серии ШР. Гнездовой тип контактов означает, что ответной частью служит вилка соответствующего типоразмера. Конструкция рассчитана на объёмный монтаж и резьбовое сочленение, что повышает устойчивость соединения к вибрациям и механическим нагрузкам.

Расшифровка маркировки

Обозначение ШР48П2НШ9 построено по стандартной схеме и содержит следующие сведения:

ШР — тип соединителя;
48 — условный размер корпуса;
П — исполнение с прямым патрубком;
2 — количество контактов;
Н — для неэкранированного кабеля;
Ш — розетка (гнездовой тип);
9 — диаметр контактов 9 мм.

Технические характеристики

Соединитель рассчитан на рабочий ток до 200 А на контакт, суммарно до 400 А. Максимальное напряжение постоянного тока составляет 850 В, рабочая частота — до 3 МГц.

Сопротивление контактов — не более 0,15 мОм, сопротивление изоляции — не менее 5000 МОм. Ресурс по количеству сочленений-расчленений достигает 500 циклов, наработка составляет от 1000 до 5000 часов в зависимости от условий эксплуатации.

Диапазон рабочих температур — от минус 60 до плюс 60 °С. Изделие соответствует климатическому исполнению УХЛ. Контакты имеют покрытие серебром или никелем, что снижает переходное сопротивление и повышает коррозионную стойкость.

Применение и особенности монтажа

Розетка ШР48П2НШ9 подходит для проводов сечением до 50 мм². Монтаж выполняется объёмным способом, сочленение с ответной частью — резьбовое.

Основные особенности изделия:

два силовых контакта диаметром 9 мм;
прямой патрубок для ввода неэкранированного кабеля;
гнездовое исполнение контактов;
стойкость к широкому диапазону температур и климатическим воздействиям;
возможность работы в цепях с высоким током и напряжением.

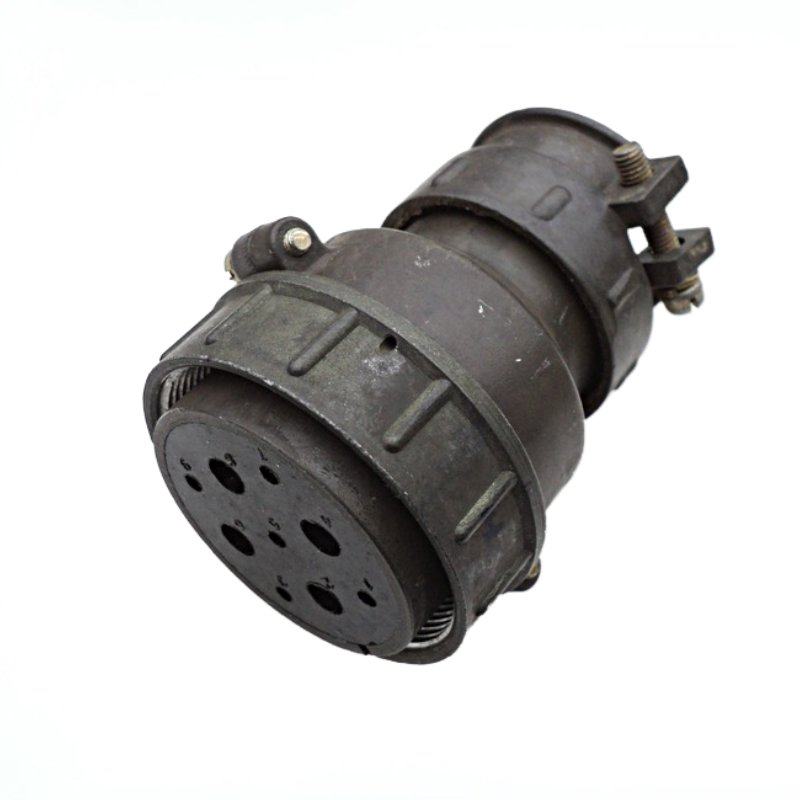

На изображении показан типичный вид разъёма серии ШР с аналогичной конструкцией, включая патрубок и расположение контактов.

Артикул изделия — 80012. Соединитель относится к категории ШР48. Сведения о производителе в предоставленных данных не указаны.
