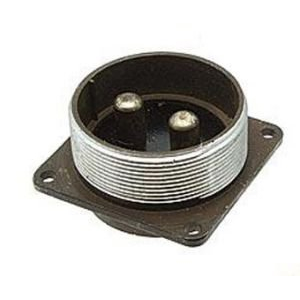

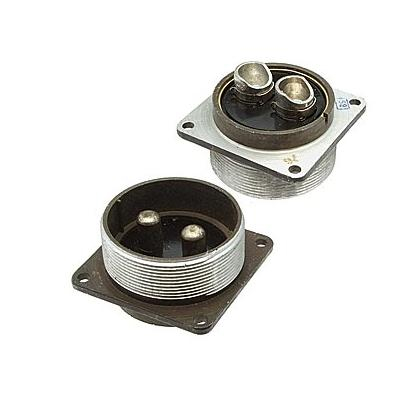

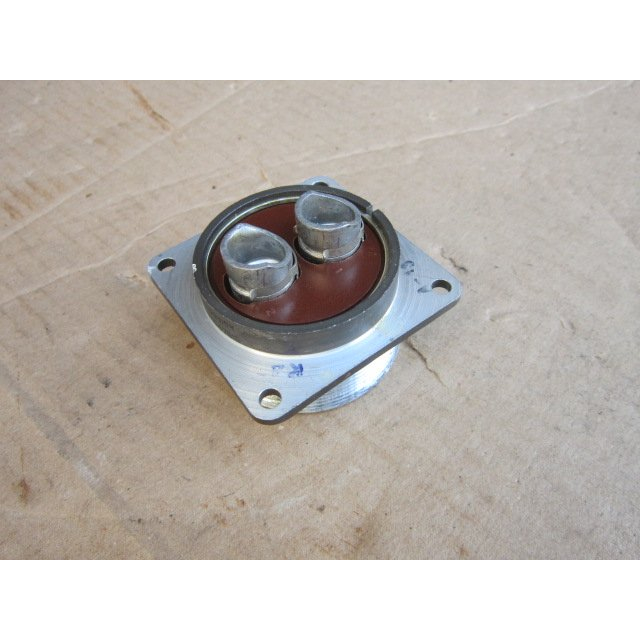

ШР48П2ЭШ9 блочная вилка — это тип соединителя, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Он применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Основные характеристики:

• Условное обозначение :

  • ШР — тип соединителя.

  • 48 — условный размер корпуса.

  • П — конструктивное исполнение без патрубка (для блочной части).

  • 2 — количество контактов.

  • Э — вид гайки патрубка для экранированного кабеля (хотя для блочной части это не применимо).

  • Ш — вид контактов (в данном случае вилка ).

  • 9 — обозначение сочетания контактов.

• Технические характеристики :

  • Количество контактов : 2.

  • Диаметр контактов : 9 мм.

  • Максимальная токовая нагрузка на контакт : 200 А.

  • Общая максимальная токовая нагрузка : 400 А.

  • Покрытие контактов : Серебро.

  • Сопротивление контактов : Не более 0,15 мОм.

  • Сопротивление изоляции : Не менее 5000 МОм.

  • Количество сочленений-расчленений : 500.

  • Минимальная наработка : 1000 часов.

  • Срок сохраняемости : Не менее 15 лет.

• Условия эксплуатации :
