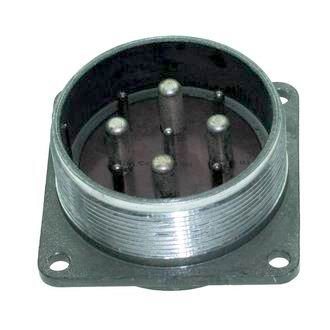

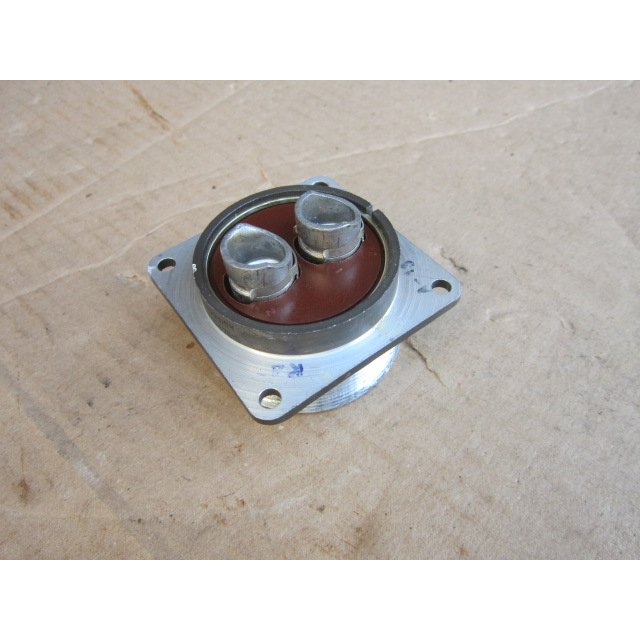

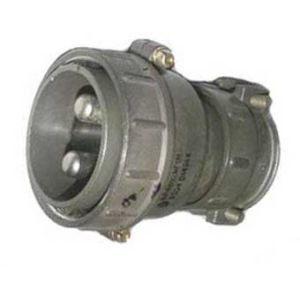

ШР48П2ЭШ9 ВИЛКИ 2015г

Цена:

2900 ₽

В наличии: 56 шт.

Технические характеристики

ШР48П2ЭШ9 — это вилка блочного (приборного) цилиндрического разъёма российского производства, предназначенная для соединения силовых и/или сигнальных цепей в радиоэлектронной, радиотехнической и промышленной аппаратуре. Ниже — основные технические и эксплуатационные особенности, без упоминания цен.

ШР — тип соединителя (цилиндрический разъём серии ШР).
48 — условный размер корпуса (диаметр корпуса порядка 48 мм).
П — конструктивное исполнение приборной части: без патрубка.
2 — количество контактов в изделии.
Э — признак для экранированного кабеля (в данном случае отсутствует, так как вилка приборная).
Ш — вилка (приборная/блочная часть).
9 — диаметр контактов 9 мм и их типоразмер.

Тип контактов : 2 контакта диаметром 9 мм.
Максимальный ток на один контакт : до 200 А, общий ток через вилку — до 400 А.
Максимальное рабочее напряжение постоянного тока : до 850 В (амплитудное значение).
Сопротивление контакта : не более 0,15 мОм для контакта Ø 9 мм.
Сопротивление изоляции в нормальных условиях : не менее 5000 МОм.

Сочленение : резьбовое, обеспечивает достаточно надёжную фиксацию и герметичность при дополнительной защите.
Количество сочленений‑расчленений (механический ресурс) : до 500 циклов.
Минимальная наработка : порядка 1000 часов.
Срок сохраняемости : не менее 15 лет при хранении в нормальных условиях.
Габаритные размеры (примерно) : около 42×58×58 мм для вилки приборной части.

Климатическое исполнение : УХЛ (условия эксплуатации в умеренном и холодном климате, внутреннее и наружное применение при защите от пыли и воды).
