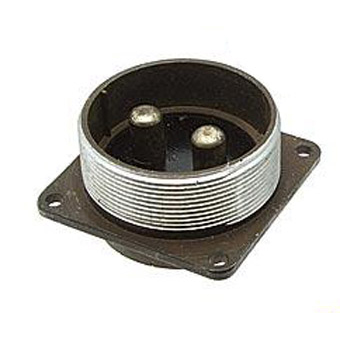

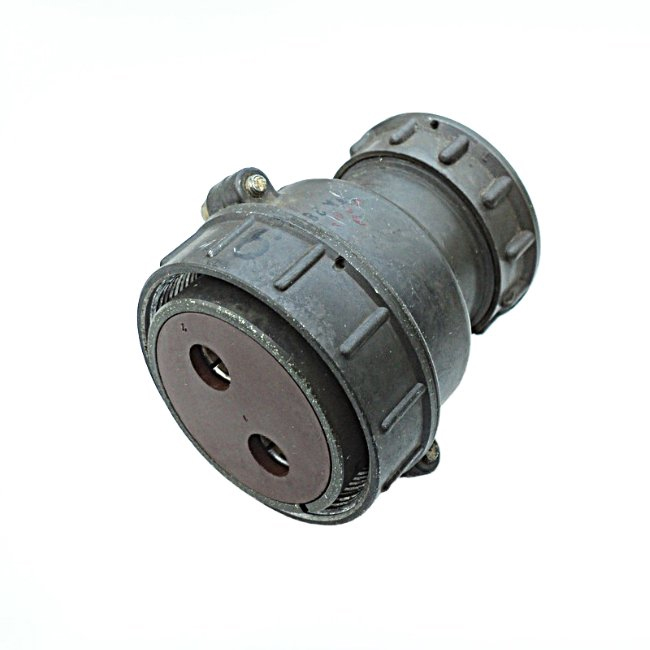

Соединители ШР48П2ЭШ9 представляют собой электрические разъемы цилиндрической формы, разработанные для применения в условиях высоких электрических нагрузок и требовательных промышленных сред. Их обозначение расшифровывается следующим образом:

• ШР : Серия цилиндрических электрических соединителей общего промышленного назначения.
• 48 : Условный размер корпуса соединителя, определяющий его габариты и совместимость с ответной частью.
• П : Тип корпуса – вилка (кабельная часть), предназначенная для монтажа на кабель.
• 2 : Количество контактов в соединителе.
• Э : Наличие экранирования , обеспечивающего защиту от электромагнитных помех.
• Ш : Тип контактов – штыревые (male), предназначенные для сопряжения с гнездовыми контактами ответной части.
• 9 : Диаметр контактов, составляющий 9 мм.

Основные характеристики:

• Тип соединителя : Цилиндрический, штыревая вилка (кабельная).
• Конструкция : Экранированный, с байонетным или резьбовым соединением (типично для ШР), обеспечивающим надежную фиксацию и защиту от разъединения под воздействием вибраций.
• Количество контактов : 2.
• Диаметр контактов : 9 мм, что обеспечивает высокую пропускную способность по току и механическую прочность.
• Рабочий ток : До 200 А, что позволяет использовать эти соединители в мощных электрических системах.
• Максимальное рабочее напряжение : До 850 В постоянного тока, что делает их пригодными для работы в условиях значительных электрических нагрузок.
• Сопротивление контакта : Не более 0,15 мОм (для диаметра 9 мм), гарантирующее высокую эффективность передачи электрического тока и минимизацию потерь энергии.
• Сопротивление изоляции : Обычно не менее 5000 МОм (при нормальных климатических условиях), обеспечивающее высокий уровень электрической безопасности.
• Электрическая прочность изоляции : До 2000 В (амплитудное значение), подтверждающая способность изоляционных материалов выдерживать значительные перенапряжения.
• Степень защиты (IP-рейтинг) : Не ниже IP54 в сочлененном состоянии (защита от пыли и брызг воды), что позволяет эксплуатацию в промышленных условиях и на открытом воздухе.
• Рабочий диапазон температур : От -60°C до +100°C, обеспечивающий надежную работу в широком диапазоне климатических условий.
• Механическая износостойкость : Не менее 500 циклов сочленения-расчленения, гарантирующая долгий срок службы соединителя.
• Материалы :
  • Корпус: Алюминиевый сплав с анодированным или хромированным покрытием для защиты от коррозии и механических повреждений.
  • Контакты: Латунь с серебряным или никелевым покрытием для обеспечения низкого контактного сопротивления, высокой электропроводности и коррозионной стойкости.
  • Изоляторы: Термореактивные пластики с высокими диэлектрическими свойствами и устойчивостью к высоким температурам.

Области применения:

Соединители ШР48П2ЭШ9, благодаря своим высоким электрическим и механическим характеристикам, широко используются в различных отраслях, требующих надежного и безопасного подключения мощных электрических цепей, а также защиты от электромагнитных помех:

• Промышленное оборудование : Подключение мощных электродвигателей, частотных преобразователей, сварочного оборудования, нагревательных элементов, станков с ЧПУ, робототехники и автоматизированных производственных линий.
• Энергетика : Системы распределения электроэнергии, подключение генераторов, трансформаторов, силовых кабелей в подстанциях, промышленных и строительных объектах.
• Транспорт : Применение на железнодорожном транспорте (локомотивы, вагоны, системы питания), в спецтехнике (строительная, горнодобывающая, сельскохозяйственная), а также в судостроении для бортовых систем электропитания и управления.
• Телекоммуникации и связь : В качестве силовых разъемов для оборудования базовых станций, серверных шкафов и другого оборудования, где требуется передача значительных токов и надежное экранирование от электромагнитных помех.
• Испытательное и измерительное оборудование : Подключение мощных тестовых установок, нагрузок и стендов.
• Военная и специальная техника : В системах, требующих повышенной надежности, вибро- и ударостойкости, а также защиты от внешних воздействий.

Эти соединители обеспечивают надежное и долговечное сочленение, защиту от внешних факторов и электромагнитных помех, что критически важно для безотказной работы оборудования в сложных условиях эксплуатации.
