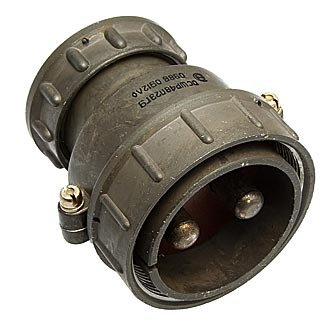

ШР48П2ЭГ9 — это приборная розетка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Основные характеристики и особенности данного соединителя включают:

Основные характеристики

• Тип соединителя : Низкочастотный цилиндрический, объемного монтажа, резьбового сочленения.
• Количество контактов : 2.
• Сочетание контактов : 9, что соответствует двум контактам диаметром 9 мм.
• Рабочее напряжение : до 850 В (амплитудное значение).
• Максимальный ток : до 200 А на один контакт, общая нагрузка до 400 А.
• Сопротивление контакта : не более 0,15 мОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Температурный диапазон : от -60°C до +60°C, с учетом перегрева контактов — до +110°C.

Конструкция и материалы

розетка изготовлена без патрубка и имеет следующие особенности:

• Материал корпуса : металл.
• Материал изолятора : карболит.
• Покрытие контактов : серебро (возможен никель при отсутствии буквы в обозначении).

Условия эксплуатации

ШР48П2ЭГ9 предназначена для внутреннего и наружного применения (при условии защиты от пыли и воды). Она соответствует климатическому исполнению УХЛ, что делает её подходящей для использования в различных условиях.

Дополнительные параметры

• Количество сочленений-расчленений : до 500.
• Минимальная наработка : не менее 1000 часов.
• Срок хранения : не менее 15 лет.

Данная розетка используется для соединения и разъединения электрических цепей, проводов, кабелей и узлов в электро- и радиоаппаратуре.
