Назначение

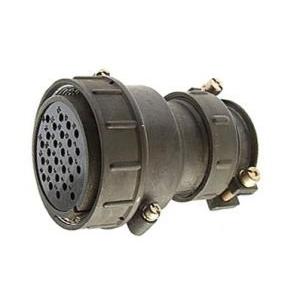

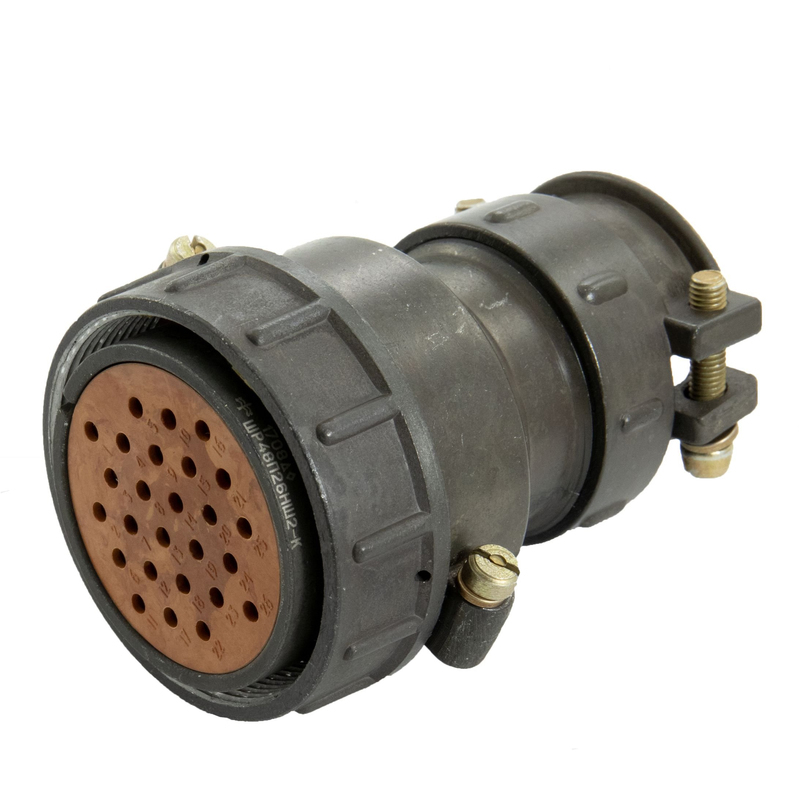

ШР48П26НШ2 представляет собой кабельную розетку цилиндрического типа из серии ШР. Изделие предназначено для ручного соединения электрических цепей переменного и постоянного тока. Розетка применяется в составе негерметичных штепсельных разъёмов внутреннего монтажа и обеспечивает коммутацию цепей с нагрузкой до 200 ампер и частотой до 3 мегагерц.

Конструкция рассчитана на эксплуатацию в промышленных и радиотехнических системах, где требуется надёжное и повторяемое соединение проводников. Розетка выступает ответной частью разъёма и принимает вилку соответствующего типоразмера серии ШР.

Технические характеристики

Разъём имеет условный размер корпуса 48 и оснащён 26 контактами диаметром 1,5 миллиметра. Для подключения кабеля предусмотрен прямой патрубок, рассчитанный на неэкранированный кабель. Основные параметры изделия:

• Условный размер корпуса — 48.
• Количество контактов — 26.
• Диаметр контактов — 1,5 миллиметра.
• Тип патрубка — прямой.
• Тип кабеля — неэкранированный.
• Рабочее напряжение — до 850 вольт.
• Ток на контакт — до 20 ампер.
• Суммарная нагрузка — до 234 ампер.
• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия.
• Сопротивление контакта — не более 0,15–2,5 миллиома.
• Максимальная частота — до 3 мегагерц.

Контакты имеют серебряное покрытие, что повышает надёжность соединения и снижает переходное сопротивление. Совокупность этих параметров делает розетку пригодной для ответственных цепей питания и сигнальных линий.

Расшифровка маркировки

Обозначение ШР48П26НШ2 построено по стандартной схеме серии ШР и содержит всю ключевую информацию о конструкции изделия:

• ШР — негерметичный штепсельный разъём внутреннего монтажа.
• 48 — диаметр корпуса.
• П — прямой патрубок.
• 26 — число контактов.
• Н — неэкранированный кабель.
• Ш — розетка.
• 2 — сочетание контактов диаметром 1,5 миллиметра.

Такая маркировка позволяет однозначно определить тип разъёма, число контактов и особенности присоединяемого кабеля без обращения к дополнительной документации.

Применение

Розетка ШР48П26НШ2 востребована в промышленном оборудовании, радиотехнических установках и системах управления, где необходимо соединять многожильные кабельные линии с большим числом проводников. Благодаря диапазону рабочих температур от минус 60 до плюс 60 градусов Цельсия изделие сохраняет работоспособность как в отапливаемых помещениях, так и в неотапливаемых технических зонах.

Прямой патрубок упрощает монтаж неэкранированного кабеля и обеспечивает механическую фиксацию жгута. Ручное соединение разъёма позволяет быстро выполнять коммутацию и обслуживание цепей без специального инструмента, что важно при проведении регламентных и ремонтных работ.

Артикул изделия — 80015. Товар относится к категории ШР48. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантийных обязательствах в описании не приводятся.
