Назначение изделия

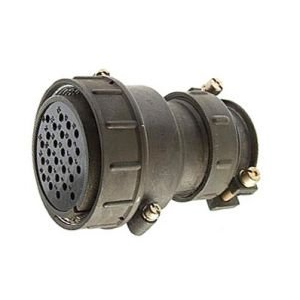

ШР48П26НШ2 — кабельная розетка цилиндрического низкочастотного соединителя серии ШР. Она предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и применяется в радиоэлектронной и радиотехнической аппаратуре. Розетка входит в состав комплекта с вилкой и служит для ручного соединения и разъединения электрических цепей с нагрузкой до 850 В.

Изделие относится к негерметичным соединителям и рассчитано на эксплуатацию в составе кабельных сборок, где требуется надёжная коммутация большого числа цепей в одном корпусе. Кабельное исполнение с прямым патрубком позволяет закреплять розетку на кабеле и подключать её к ответной части без дополнительных переходных элементов.

Расшифровка обозначения

Маркировка ШР48П26НШ2 построена по принятой для серии схеме и содержит следующие сведения:

• ШР — тип соединителя, негерметичное исполнение.
• 48 — условный размер корпуса.
• П — кабельная часть с прямым патрубком.
• 26 — количество контактов.
• Н — исполнение для неэкранированного кабеля.
• Ш — розетка.
• 2 — сочетание контактов диаметром 1,5 мм.

Технические характеристики

Соединитель рассчитан на ток до 20 А на контакт при диаметре контакта 1,5 мм; суммарный ток по всем цепям достигает 234 А. Сопротивление контакта не превышает 2,5 мОм, а сопротивление изоляции составляет не менее 5000 МОм в нормальных условиях.

• Рабочие частоты — до 3 МГц.
• Количество сочленений — 500.
• Наработка — не менее 1000 часов.
• Климатическое исполнение — УХЛ, рабочий диапазон температур от минус 60 до плюс 60 градусов Цельсия.
• Вибрация — диапазон 1–5000 Гц при ускорении 300 метров на секунду в квадрате.
• Удар — до 5000 метров на секунду в квадрате одиночный, 350 метров на секунду в квадрате многократный.
• Вес розетки — не более 249 граммов.

Конструктивные особенности и применение

Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и надёжность коммутации. Хвостовики контактов рассчитаны на провода сечением около 1,93 квадратного миллиметра, что соответствует типовым монтажным проводам, применяемым в аппаратуре.

Розетка используется в составе кабельных соединений радиоэлектронной и радиотехнической аппаратуры, где требуется передача сигналов и питающих напряжений при частоте до 3 МГц. Благодаря 26 контактам изделие позволяет коммутировать многожильные кабели одним сочленением, а исполнение для неэкранированного кабеля упрощает монтаж там, где экранирование не требуется.

Соединитель устойчив к вибрационным и ударным нагрузкам в указанных пределах, что делает его пригодным для эксплуатации в составе аппаратуры, работающей в жёстких механических условиях. Климатическое исполнение УХЛ и диапазон температур от минус 60 до плюс 60 градусов Цельсия допускают применение изделия в различных климатических зонах.

Приёмка и данные каталога

Товар поставляется с приёмкой «5». Год выпуска — 2001. Артикул изделия — 41347, категория — ШР48. Производитель в данных каталога не указан.
