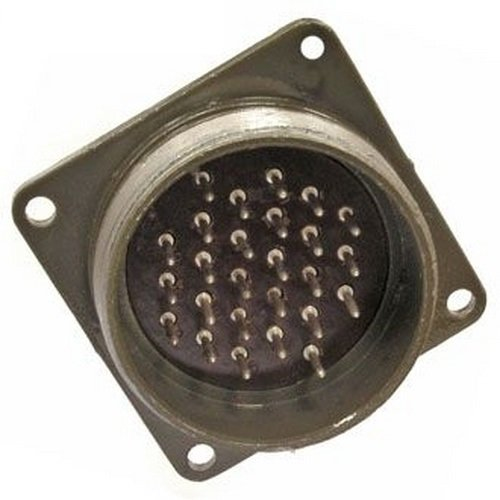

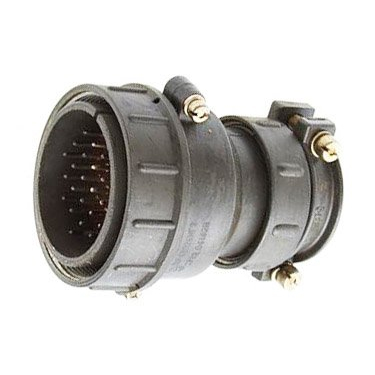

ШР48П26НГ2 ВИЛКИ

Цена: ПОД ЗАКАЗ

В наличии: 18 шт.

2018 5: 8 шт
2020 5: 10 шт

Технические характеристики

ШР48П26НГ2 ВИЛКИ

ШР48П26НГ2 — это 26‑контактная негерметичная кабельная вилка цилиндрического соединителя серии ШР, предназначенная для коммутации силовых и сигнальных цепей постоянного и переменного токов в стационарных и подвижных установках.

Основные параметры

Количество контактов — 26 шт., диаметр каждого контакта — 1,5 мм; каждый контакт рассчитан на рабочий ток до 20 А, суммарный ток на весь соединитель — до 234 А.
Номинальное (амплитудное) напряжение — до 850 В по постоянному и переменному току, частота переменного тока — до 3 МГц.
Сопротивление контакта для диаметра 1,5 мм — не более 2,5 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Конструкция и исполнение

Вилка кабельная, с прямым патрубком (буква «П» в обозначении), корпус условного размера 48, часть соединителя — «Г» (вилка).
Предназначена для неэкранированного кабеля, имеет проходной диаметр патрубка около 52 мм, тип соединения — резьбовое.
Контакты, как правило, серебряные или с серебряным покрытием на никелевой основе, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

Ресурс и механическая устойчивость

Минимальная наработка — порядка 1000 часов, количество допустимых сочленений‑расчленений — не менее 500, срок сохраняемости — до 15 лет.
Устойчив к вибрации (диапазон частот до 5000 Гц, ускорение до 300 м/с²) и к механическим ударам (одиночный удар до 5000 м/с², многократные удары до 350 м/с², линейное ускорение до 2000 м/с²).

Область применения

Используется в электропитающих и сигнальных цепях промышленного оборудования, транспортных систем, автоматизированных устройств и других объектов, где требуется надежное разъёмное соединение с достаточно высокими токовыми нагрузками.
Чаще применяется в составе пары с розеткой той же серии ШР48 (например, ШР48М26НГ2 или аналогичной розеткой), образуя негерметичный соединитель, подходящий для условий УХЛ (климатика УХЛ).

Описание

Назначение изделия

ШР48П26НГ2 — это 26-контактная негерметичная кабельная вилка цилиндрического соединителя серии ШР. Изделие предназначено для коммутации силовых и сигнальных цепей постоянного и переменного тока в стационарных и подвижных установках. Вилка применяется там, где требуется надёжное разъёмное соединение с высокими токовыми нагрузками, и обычно работает в паре с розеткой той же серии ШР48, например ШР48М26НГ2 или аналогичной, образуя негерметичный соединитель.

Основные технические параметры

Количество контактов — 26 штук, диаметр каждого контакта составляет 1,5 мм. Каждый контакт рассчитан на рабочий ток до 20 ампер, суммарный ток на весь соединитель — до 234 ампер. Номинальное (амплитудное) напряжение достигает 850 вольт по постоянному и переменному току, частота переменного тока — до 3 мегагерц.

Сопротивление контакта для диаметра 1,5 мм — не более 2,5 миллиома. Сопротивление изоляции в нормальных условиях — не менее 5000 мегаом. Контакты, как правило, серебряные или имеют серебряное покрытие на никелевой основе, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

Конструктивные особенности

Вилка кабельная с прямым патрубком (буква «П» в обозначении).
Корпус условного размера 48, часть соединителя «Г» (вилка).
Предназначена для неэкранированного кабеля.
Проходной диаметр патрубка — около 52 мм.
Тип соединения — резьбовое.

Ресурс и механическая устойчивость

Минимальная наработка составляет порядка 1000 часов. Количество допустимых сочленений-расчленений — не менее 500. Срок сохраняемости — до 15 лет. Изделие устойчиво к вибрации в диапазоне частот до 5000 герц с ускорением до 300 метров на секунду в квадрате. Также оно выдерживает механические удары: одиночный удар до 5000 метров на секунду в квадрате, многократные удары до 350 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Область применения

Вилка используется в электропитающих и сигнальных цепях промышленного оборудования, транспортных систем, автоматизированных устройств и других объектов, где необходимо надёжное разъёмное соединение с достаточно высокими токовыми нагрузками. Чаще всего применяется в составе пары с розеткой той же серии ШР48. Соединитель подходит для условий УХЛ (климатическое исполнение УХЛ), то есть для эксплуатации в умеренном и холодном климате.
