ШР48П26НГ2 ВИЛКИ 2015г

Цена:

3000 ₽

В наличии: 20 шт.

Технические характеристики

ШР48П26НГ2 представляет собой кабельную вилку цилиндрического соединителя серии ШР с прямым патрубком для неэкранированного кабеля.

Эта 26-контактная вилка предназначена для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Максимальная токовая нагрузка на контакт — 20 А (диаметр контактов 1,5 мм), суммарная на соединитель — 234 А. Сопротивление изоляции не менее 5000 МОм, сопротивление контакта — не более 5 мОм.

Соединитель выдерживает синусоидальную вибрацию диапазоном 1–5000 Гц с ускорением до 300 м/с² (30 g), механический удар одиночного действия до 5000 м/с² (500 g) и линейное ускорение 2000 м/с². Температурный диапазон — от -60 до +60 °C, смена температур до +110 °C, работает при пониженном давлении до 1,3·10⁻⁴ Па. Количество сочленений-расчленений — 500, минимальная наработка — 1000–5000 часов, срок сохраняемости — 15 лет.

Расшифровка: ШР — тип, 48 — размер корпуса, П — прямой патрубок, 26 — контакты, НГ — гайка для неэкранированного кабеля, 2 — сочетание контактов, Г — вилка. Сочленение резьбовое с одношпоночной поляризацией, материал контактов — серебро или никель. Габариты: диаметр около 59,5 мм, длина 68,1 мм.

Такие вилки применяются в промышленных и приборных системах для надежного соединения кабелей.

Описание

Назначение и конструкция

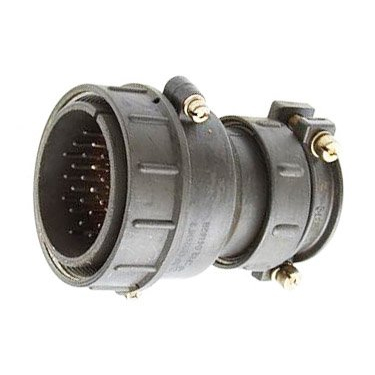

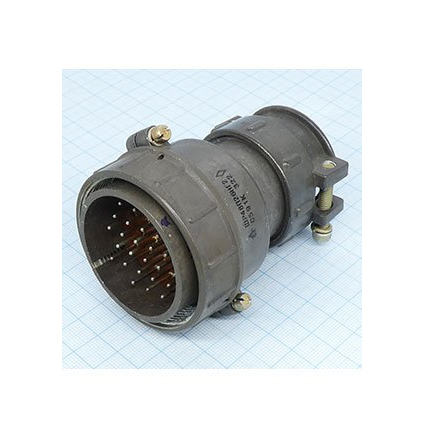

ШР48П26НГ2 ВИЛКИ (артикул 51721) относится к категории ШР48 и представляет собой кабельную вилку цилиндрического соединителя серии ШР с прямым патрубком для неэкранированного кабеля. Изделие имеет 26 контактов и предназначено для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В амплитудного значения.

Сочленение выполнено резьбовым, с одношпоночной поляризацией. Материал контактов — серебро или никель. Габариты вилки: диаметр около 59,5 мм, длина 68,1 мм. В карточке товара в поле «Год» указано значение 2015.

Расшифровка обозначения

ШР — тип соединителя.
48 — размер корпуса.
П — прямой патрубок.
26 — количество контактов.
НГ — гайка для неэкранированного кабеля.
2 — сочетание контактов.
Г — вилка.

Электрические характеристики

Максимальная токовая нагрузка на один контакт составляет 20 А при диаметре контактов 1,5 мм. Суммарная нагрузка на соединитель — 234 А. Сопротивление изоляции — не менее 5000 МОм, сопротивление контакта — не более 5 мОм. Указанные параметры определяют применение вилки в цепях с заданными токовыми и частотными ограничениями.

Условия эксплуатации и надёжность

Соединитель рассчитан на синусоидальную вибрацию диапазоном 1–5000 Гц с ускорением до 300 м/с² (30 g), механический удар одиночного действия до 5000 м/с² (500 g) и линейное ускорение 2000 м/с². Температурный диапазон эксплуатации — от минус 60 до плюс 60 °C, предусмотрена смена температур до плюс 110 °C. Работа возможна при пониженном давлении вплоть до 1,3 × 10⁻⁴ Па.

Количество сочленений-расчленений: 500.
Минимальная наработка: 1000–5000 часов.
Срок сохраняемости: 15 лет.

Применение

ШР48П26НГ2 ВИЛКИ применяются в промышленных и приборных системах для надёжного соединения кабелей. Конструкция с прямым патрубком для неэкранированного кабеля, резьбовым сочленением и одношпоночной поляризацией обеспечивает ориентированное подключение ответной части. Вилка подходит для цепей постоянного и переменного тока в пределах указанных электрических, механических и климатических параметров.
