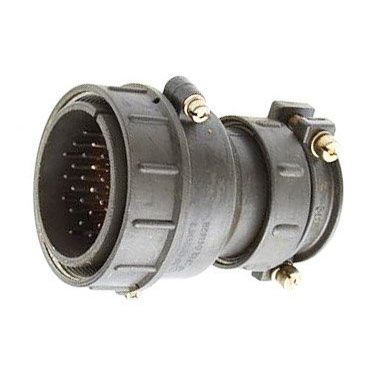

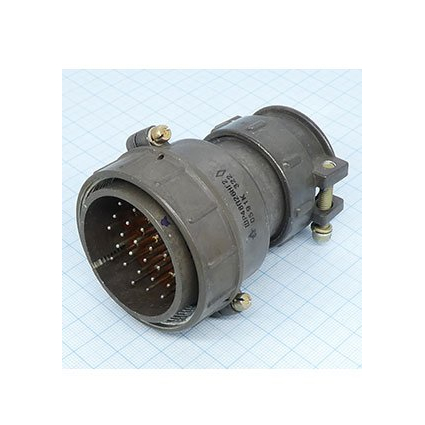

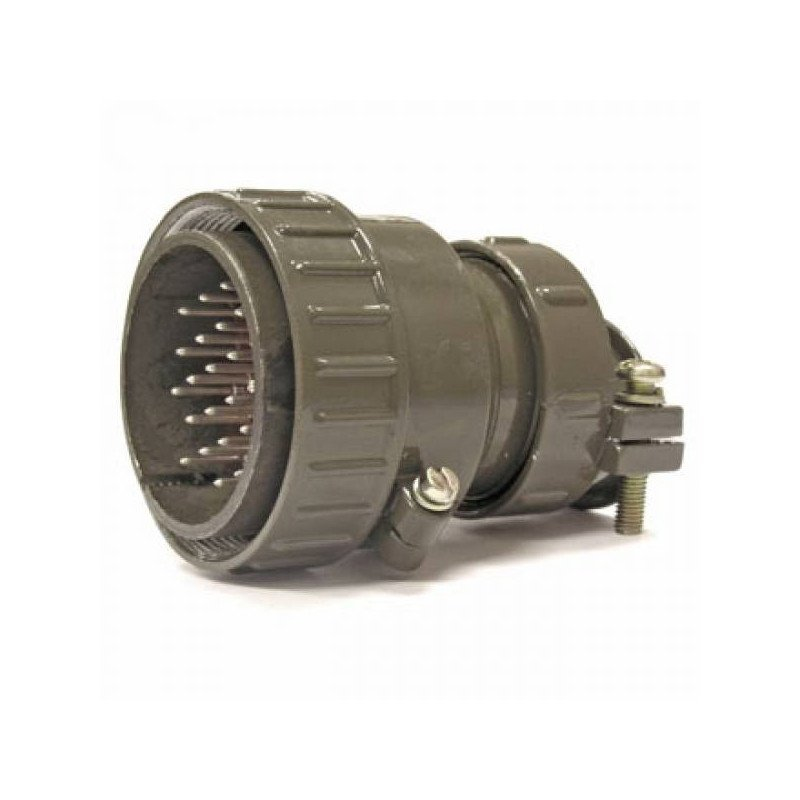

ШР48П26НГ2 — это 26-контактная негерметичная кабельная вилка серии ШР с прямым патрубком для неэкранированного кабеля. вилка имеет проходной диаметр 52 мм. Она обеспечивает соединение 26 контактов диаметром 1,5 мм с рабочей токовой нагрузкой на каждый контакт до 20 А и до 234 А на соединитель в целом при напряжении переменного и постоянного тока до 850 В.

Разъем предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Расшифровка маркировки :

• ШР – штепсельный разъем негерметичный.

• 48 – условный размер корпуса.

• П – с прямым патрубком.

• 26 – количество контактов.

• Н – для неэкранированного кабеля.

• Г – вилка (штырь).

• 2 – сочетание контактов.

Корпусные детали сделаны из алюминиевого сплава АЛ-11. Изоляторы сделаны из прессматериала карболит К-211-3. Штыри контактов вилки сделаны из латуни ЛС59-1. Контакты могут быть покрыты никелем (если в конце маркировки есть буква «Н») или серебром (если буквы «Н» нет). Монтаж навесной (объемный). Сочленение соединителя резьбовое, поляризация корпуса одношпоночная.

Технические характеристики :

• Тип соединителя: ШР

• Количество контактов: 26

• Рабочее напряжение: до 850 В

• Максимальная токовая нагрузка на одиночный контакт (?1,5 мм): 20 А

• Максимальная суммарная токовая нагрузка на соединитель: 234 А

• Сопротивление контакта: не более 2,5 мОм

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм

• Диапазон частот синусоидальной вибрации: 1...5000 Гц

• Ускорение при синусоидальной вибрации: 300 м/с?

• Ускорение механического удара:

  • одиночного действия: 5000 м/с?

  • многократного действия: 350 м/с?

• Линейное ускорение: 2000 м/с?

• Минимальная наработка: 1000 ч

• Количество сочленений-расчленений: 500

• Минимальный срок сохраняемости: 15 лет

• Температура окружающей среды: -60°С ... +60°С

• Смена температур (с учетом температуры перегрева контактов): -60°С ... +110°С

• Атмосферное пониженное давление рабочее: 1,3·10?? Па

Кабельные части разъёмов между собой не соединяются, как и приборные. Максимальное допускаемое количество перепаек – не больше 3.
