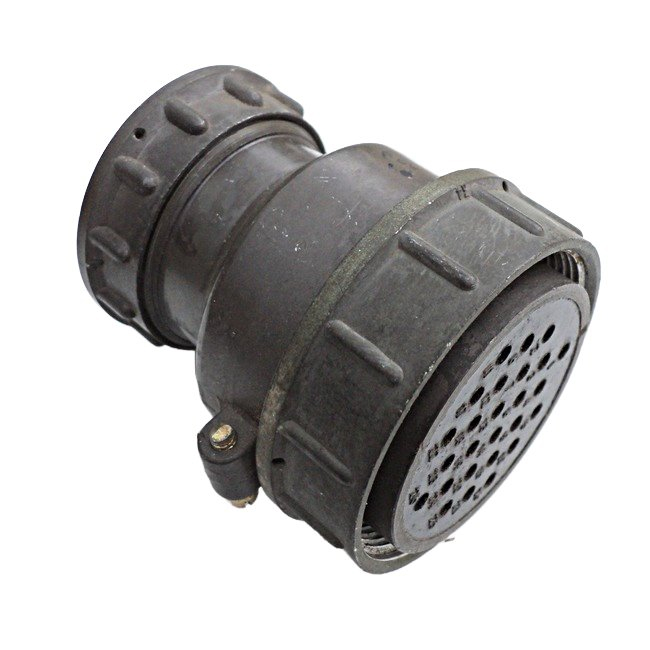

ШР48П26ЭШ2Н — это кабельная розетка, используемая в цепях постоянного и переменного тока.

Обозначение :

• ШР — тип соединителя

• 48 — типоразмер

• П — с прямым патрубком

• 26 — количество контактов

• Э — для экранированного кабеля

• Ш — розетка (гнездо)

• 2 — сочетание контактов

• Н — покрытие никель

Характеристики и параметры :

• Рабочий ток: 20 А

• Максимальное рабочее напряжение постоянного тока: не более 850 В

• Диаметр контакта: 1,5 мм

• Материал контактов: серебро или никель

• Сопротивление контактов: 2,5 мОм

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм

• Количество сочленений-расчленений: 500

• Минимальная наработка: 1000 ч

• Срок сохраняемости: не менее 15 лет

• Хвостовики контактов допускают подсоединение проводов сечением 1,93 мм2

• Количество перепаек: не более 3

• Сочленение соединителей: резьбовое

• Поляризация корпусов: одношпоночная

• Габаритные размеры: 68,1х69,1х59,5 мм

• Температура окружающей среды: от -60°С до +60°С

• Смена температур (с учетом температуры перегрева контактов): от -60°С до +110°С

• Атмосферное пониженное давление: 1,3·10-4 Па

• Диапазон частот синусоидальной вибрации: от 1 Гц до 5000 Гц

• Ускорение: 300 м/с2

• Ускорение механического удара одиночного действия: 5000 м/с2

• Ускорение механического удара многократного действия: 350 м/с2

• Линейное ускорение: 2000 м/с2

Соединители ШР состоят из двух частей: вилки и розетки. вилки и розетки могут быть как блочными (приборными), так и кабельными. Соединители ШР предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) в электрических цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В. Ответной частью для кабельной розетки ШР48П26ЭШ2Н является приборная вилка ШР48ПК26ЭШ2Н.
