Назначение и область применения

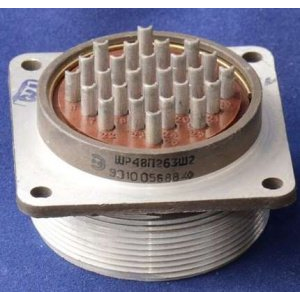

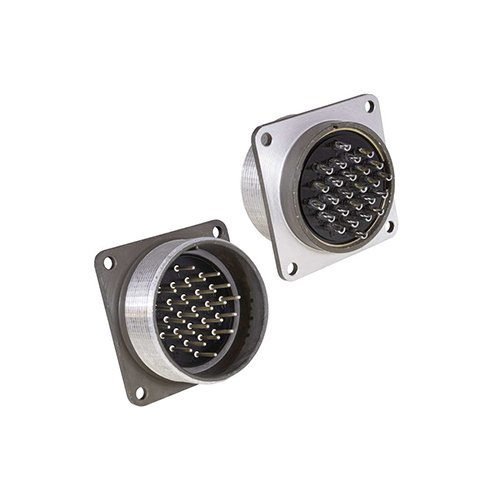

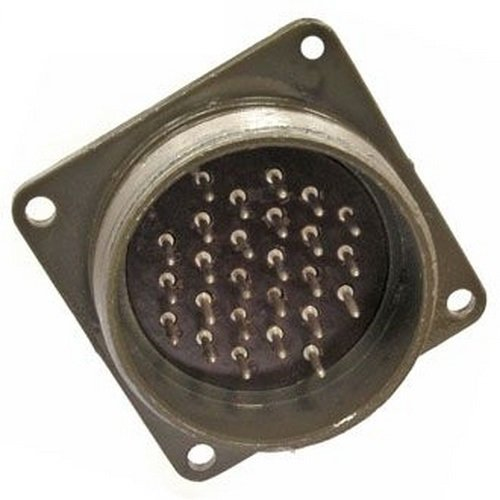

ШР48П26ЭШ2 — блочная (приборная) вилка, предназначенная для монтажа на корпусах устройств и соединения с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока. Соединитель рассчитан на работу с частотой до 3 МГц и амплитудным значением напряжения цепи до 850 В. Изделие применяется в составе разъёмных соединений промышленного, контрольно-измерительного и специального оборудования, где требуется надёжный электрический контакт при умеренных токовых нагрузках.

Вилка относится к категории ШР48 и имеет условный размер корпуса 48. Конструктивное исполнение — с прямым патрубком. Тип соединителя по герметичности — негерметичный, климатическое исполнение соответствует категории УХЛ, что позволяет использовать изделие в умеренно холодном климате при рабочем диапазоне температур окружающей среды от минус 60 до плюс 60 градусов Цельсия.

Конструкция и технические особенности

Соединители серии ШР состоят из вилки и ответной розетки, которые выпускаются в блочном (приборном) и кабельном исполнениях. В данном изделии применено резьбовое соединение частей разъёма. Поляризация корпусов — одношпоночная, что исключает ошибочное сочленение и защищает контакты от повреждений при неправильной ориентации.

Условное обозначение ШР48П26ЭШ2 расшифровывается следующим образом:

• ШР — тип соединителя;
• 48 — условный размер корпуса;
• П — конструктивное исполнение с прямым патрубком;
• 26 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Ш — вилка;
• 2 — двадцать шесть контактов диаметром 1,5 мм.

Количество контактов — 26 штук, диаметр каждого контакта — 1,5 мм. Материал контактов — серебро или никель. Сопротивление контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм. Максимальная токовая нагрузка на одиночный контакт составляет не более 20 А, общая максимальная токовая нагрузка — не более 234 А. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Эксплуатационные параметры и совместимость

Изделие рассчитано на длительную эксплуатацию с высокой степенью механической устойчивости. Количество сочленений-расчленений — 500 циклов. Минимальная наработка составляет 1000 часов. Соединитель выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров в секунду в квадрате (30 g).

Механическая прочность подтверждена устойчивостью к ударам: одиночный удар с ускорением 5000 метров в секунду в квадрате (500 g), многократный удар — 350 метров в секунду в квадрате (35 g). Соединитель сохраняет работоспособность при атмосферном пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля (1,3 на 10 в минус шестой степени миллиметра ртутного столба).

Для вилки приборной ШР48П26ЭШ2 ответной частью являются розетки кабельные следующих исполнений:

• ШР48П26НШ2;
• ШР48П26НШ2Н;
• ШР48П26ЭШ2;
• ШР48П26ЭШ2Н;
• 2РТ48П26НШ2-А;
• 2РТ48П26ЭШ2-А и другие.

Аналогами изделия выступают вилки приборные ШР48П26ЭШ2Н, ШРГ48П26ЭШ2, 2РТ48П26ЭШ2-А, 2РТТ48Б26Ш29В. Артикул изделия — 10719.
