Назначение

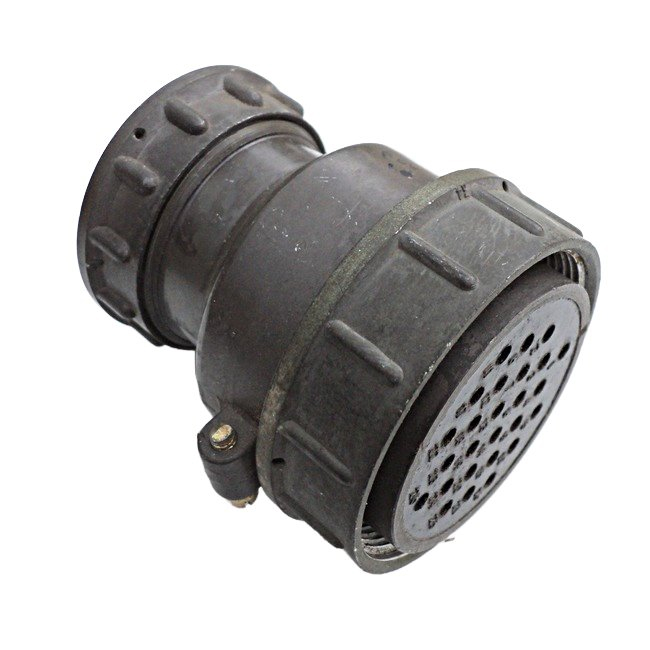

ШР48П26ЭШ2 представляет собой 26-контактную кабельную розетку из серии ШР — низкочастотных цилиндрических разъёмов объёмного монтажа. Изделие предназначено для соединения экранированных кабелей в электрических цепях постоянного и переменного тока. Розетка обеспечивает многоконтактное электрическое соединение и применяется там, где требуется надёжная передача питания и сигналов одновременно по большому числу проводников.

Серия ШР является стандартизированным семейством соединителей, широко используемым в радиоэлектронной, радиотехнической и промышленной аппаратуре. Розетка ШР48П26ЭШ2 относится к этой серии и совместима с соответствующими вилками и противоположными разъёмами того же типоразмера.

Расшифровка обозначения и типоразмер

Маркировка содержит полную информацию о конструкции и назначении изделия:

• «ШР» — тип соединителя, низкочастотный цилиндрический разъём объёмного монтажа.
• «48» — условный размер корпуса.
• «П» — наличие прямого патрубка для кабеля.
• «26» — количество контактов.
• «ЭШ2» — исполнение для экранированного кабеля, обычно с гайкой и экраном.

Таким образом, обозначение однозначно указывает на типоразмер корпуса, число контактов и вариант исполнения под экранированный кабель.

Конструкция и исполнение

Розетка негерметичная, низкочастотная, с прямым патрубком для экранированного кабеля и без уплотнительной втулки. Корпус обычно металлический, внутри размещён пластмассовый или компаундный изоляционный блок-контактный блок под 26 контактов диаметром около 1,5 мм.

Патрубок проходной, диаметром порядка 52 мм. Такая конструкция позволяет завести кабель с экранирующей оплёткой внутрь патрубка и зафиксировать его гайкой, обеспечивая механическую защиту и электрическое экранирование соединения.

Электрические параметры

Основные электрические характеристики соединителя:

• Номинальный рабочий ток на каждый контакт — до 20 А.
• Суммарный ток на весь соединитель — примерно 234 А при полном числе контактов.
• Максимальное рабочее напряжение постоянного и переменного тока — до 850 В.

Указанные параметры определяют область применения розетки как в силовых, так и в слаботочных цепях, связанных с питанием и передачей сигналов.

Область применения

ШР48П26ЭШ2 используется в радиоэлектронной, радиотехнической и промышленной аппаратуре, где требуется многоконтактное соединение экранированных кабелей. Розетка часто применяется в силовых и слаботочных цепях, связанных с питанием и сигналами, в том числе в военной и аналогичной технике стандартизированной серии ШР.

Благодаря экранированному исполнению изделие подходит для условий, где важна защита передаваемых сигналов от внешних электромагнитных помех, а также снижение собственного излучения кабельной сборки.

Совместимость и комплектация

Розетка совместима с вилками и противоположными разъёмами соответствующего типоразмера серии ШР. Для данного соединителя применимы варианты поляризации (шпонка), которые обеспечивают правильную ориентацию при сочленении и исключают неверное подключение.

Сведения о поставляемой комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют. Производитель не указан. Уточнение этих параметров возможно у поставщика.
