Назначение и область применения

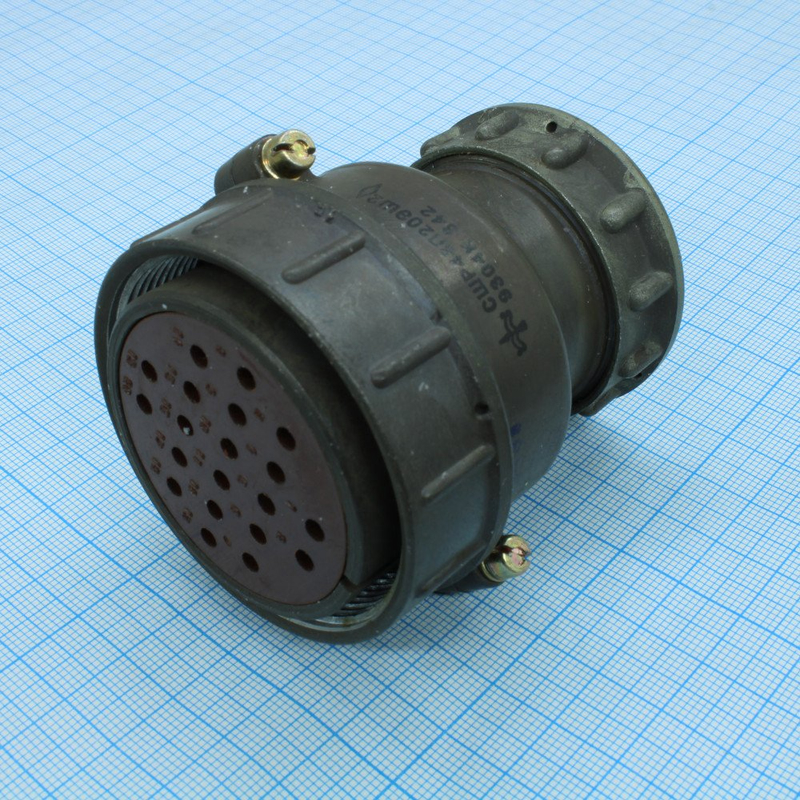

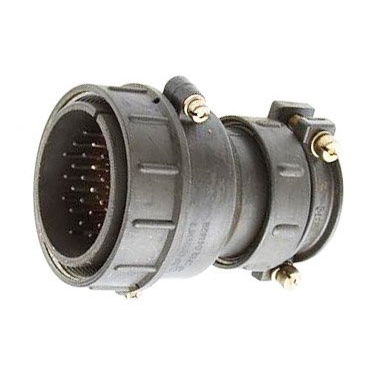

Кабельная вилка ШР48П26ЭГ2Н представляет собой электрический соединитель, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Изделие применяется в радиоэлектронной технике различного назначения и рассчитано на эксплуатацию как внутри помещений, так и снаружи при условии защиты от пыли и воды.

Соединитель допускает использование с экранированными и неэкранированными кабелями, что расширяет сферу его применения в монтажных и ремонтных работах. Вилка сочленяется с блочной (приборной) розеткой соответствующего типа, например ШР48П26ЭГ2Н розетка, обеспечивая надёжное разъёмное соединение электрических цепей.

Технические характеристики

Конструкция вилки рассчитана на двадцать шесть контактов диаметром 1,5 мм. Покрытие контактов выполнено никелем, что подтверждается буквой «Н» в обозначении. Соединитель относится к негерметичному исполнению и соответствует климатическому исполнению УХЛ.

Электрические параметры

• Сопротивление контакта — не более 5 мОм для контактов диаметром 1,5 мм.
• Максимальная токовая нагрузка на одиночный контакт — не более 20 А для контактов диаметром 1,5 мм.
• Максимальная общая токовая нагрузка — не более 234 А.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Механические и климатические параметры

• Количество сочленений-расчленений — до 500.
• Минимальная наработка — 1000 часов.
• Синусоидальная вибрация — диапазон частот от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате (30 g).
• Механический удар одиночного действия — с ускорением 5000 метров на секунду в квадрате (500 g).
• Механический удар многократного действия — с ускорением 350 метров на секунду в квадрате (35 g).
• Атмосферное пониженное давление — 1,3 на 10 в минус четвёртой степени Па (1,3 на 10 в минус шестой степени мм рт. ст.).
• Рабочие температуры — от минус 60 до плюс 60 градусов Цельсия.

Конструктивные особенности и расшифровка обозначения

Обозначение ШР48П26ЭГ2Н содержит полную информацию о конструктивном исполнении изделия. Каждый символ имеет определённое значение:

• ШР — тип соединителя.
• 48 — условный размер корпуса.
• П — конструктивное исполнение: для кабельной части предусмотрен прямой патрубок.
• 26 — количество контактов.
• Э — вид гайки патрубка, предназначенный для экранированного кабеля.
• Г — вид контактов, в данном случае вилка.
• 2 — обозначение сочетания контактов: двадцать шесть контактов диаметром 1,5 мм.
• Н — покрытие контактов никелем (при отсутствии этой буквы контакты покрыты серебром).

Материал контактов допускает исполнение с покрытием серебром или никелем; в данной модификации применяется никелевое покрытие. Прочная конструкция корпуса и продуманная схема фиксации патрубка обеспечивают стабильное соединение при заданных механических нагрузках и вибрационных воздействиях.
