ШР48П26ЭГ2Н — это блочная розетка низкочастотного цилиндрического соединителя серии ШР объемного монтажа с резьбовым соединением нормальных габаритов. Она предназначена для надежного соединения и разъединения электрических цепей в электро- и радиоаппаратуре, включая работу с экранированными кабелями.

Соединитель рассчитан на постоянный и переменный ток частотой до 3 МГц при амплитудном напряжении до 850 В. Имеет 26 контактов диаметром 1,5 мм с покрытием серебром или никелем, максимальный ток на контакт — 20 А, общий — до 234 А, сопротивление контакта — не более 5 мОм.

Розетка блочная (приборная) без патрубка (обозначение "П "), с гайкой "Э " для экранированного кабеля, тип "Г " (розетка), сочетание контактов "2 ". Корпус пластмассовый, негерметичный, климатическое исполнение УХЛ (для умеренного климата), поляризация одношпоночная.

Сопротивление изоляции — не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов. Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g), удары до 5000 м/с² (500 g), пониженное давление до 1,3×10⁻⁴ Па.

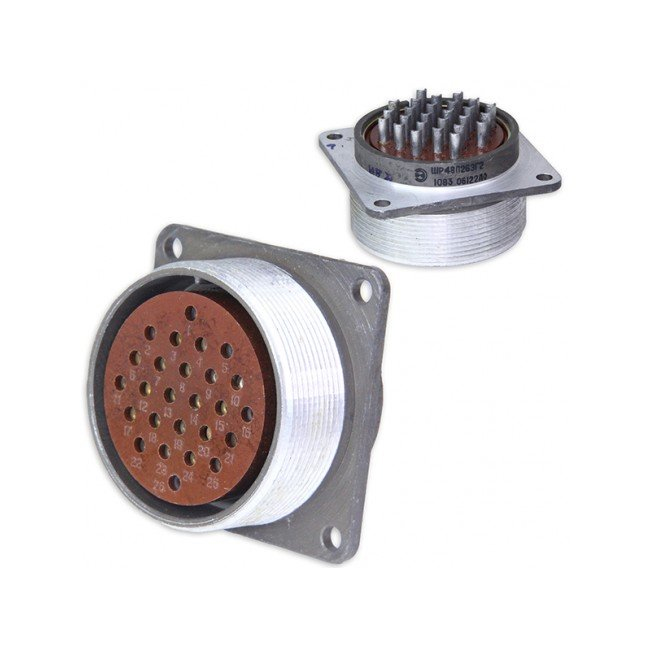

Изображение показывает типичную конструкцию розетки ШР с расположением контактов и монтажными элементами.
