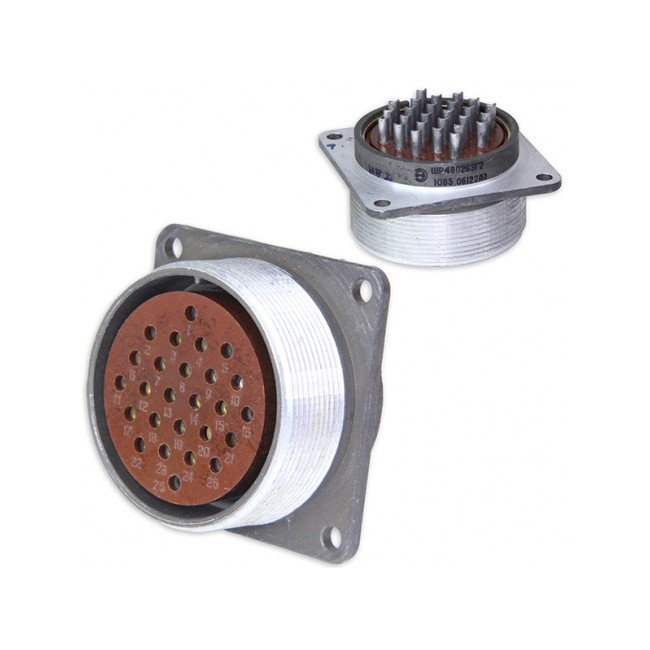

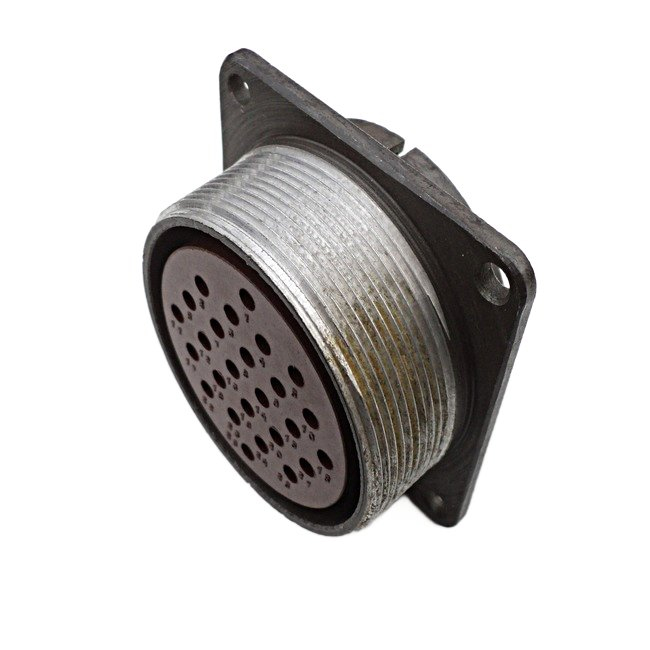

ШР48П26ЭГ2Н розетка — это цилиндрический низкочастотный соединитель, предназначенный для использования в электрических цепях переменного и постоянного тока. Он состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Блочные части изготавливаются без патрубка, с прямым или угловым патрубком, а кабельные — с прямым или угловым патрубком.

Технические характеристики

• Количество контактов и диаметр : 26 контактов диаметром 1,5 мм.

• Сопротивление контакта : не более 5 мОм для контактов диаметром 1,5 мм.

• Максимальная токовая нагрузка на одиночный контакт : не более 20 А для контактов диаметром 1,5 мм.

• Общая максимальная токовая нагрузка : не более 234 А.

• Тип соединителя : негерметичный, климатика УХЛ.

• Материал контактов : серебро или никель.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Амплитудное значение напряжения цепи : до 850 В.

• Количество сочленений-расчленений : до 500.

• Минимальная наработка : 1000 часов.

Применение

Эти соединители используются в радиоэлектронной технике различного назначения и могут быть установлены с экранированными или неэкранированными кабелями. Они подходят для внутреннего и наружного применения при защите от пыли и воды.

Температурный диапазон

ШР48П26ЭГ2Н розетка может работать в температурном диапазоне от -60°C до +120°C, что делает ее более устойчивой к температурным условиям по сравнению с аналогичными моделями без буквы "Н".
