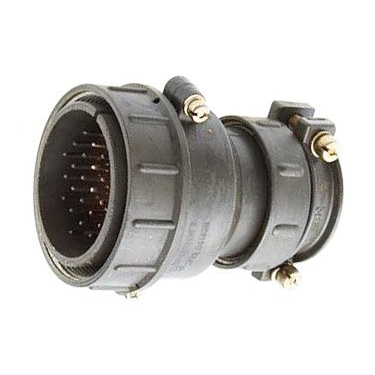

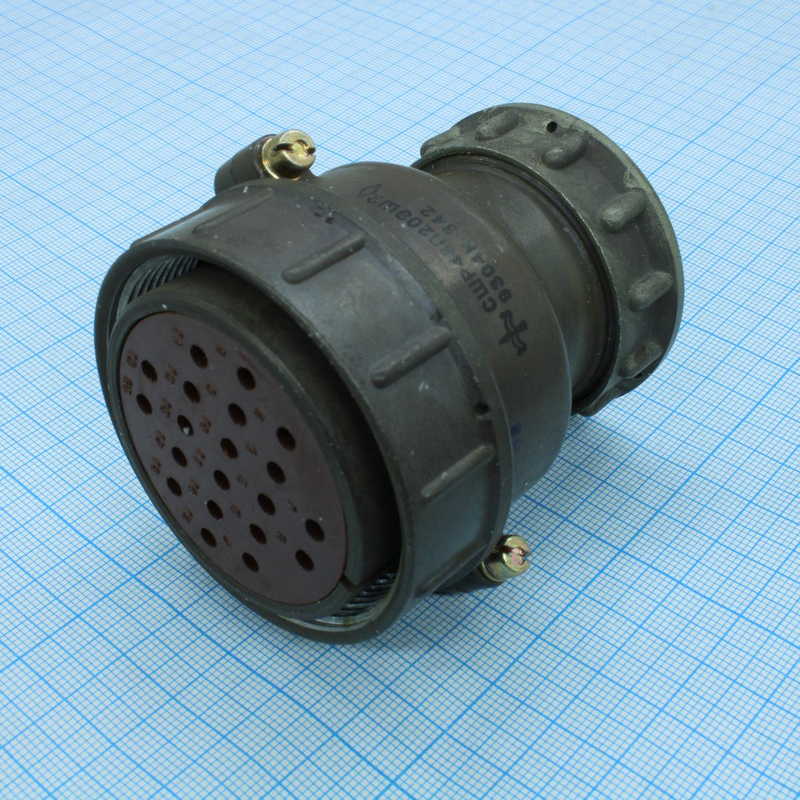

Разъем ШР48П26ЭГ2 представляет собой 26-контактную негерметичную кабельную вилку серии ШР, предназначенную для экранированного кабеля. Она имеет прямой патрубок и обеспечивает соединение 26 контактов диаметром 1,5 мм. Каждый контакт может выдерживать ток до 20 А, а общая токовая нагрузка на соединитель достигает 234 А при напряжении до 850 В как переменного, так и постоянного тока.

Технические характеристики :

• Тип соединителя : ШР — штепсельный разъем негерметичный.

• Условный размер корпуса : 48.

• Конструктивное исполнение : П — с прямым патрубком.

• Количество контактов : 26.

• Вид концевой гайки : Э — для экранированного кабеля.

• Вид контактов : Г — вилка (штырь).

• Обозначение сочетания контактов : 2 — двадцать шесть контактов ? 1,5 мм.

Материалы и конструкция :

• Корпусные детали изготовлены из алюминиевого сплава АЛ-11.

• Изоляторы выполнены из прессматериала карболит К-211-3.

• Контакты вилки — цилиндрические, материал латунь ЛС59-1. Покрытие контактов может быть серебряным или никелевым, в зависимости от маркировки.

Прочие характеристики :

• Сопротивление контакта : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Синусоидальная вибрация : Диапазон частот 1...5000 Гц, ускорение 300 м/с?.

• Механический удар : Одиночного действия — 5000 м/с?, многократного действия — 350 м/с?.

• Линейное ускорение : 2000 м/с?.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.

• Температура окружающей среды : -60°С ... +60°С.

Этот разъем широко используется в радиоэлектронной и радиотехнической аппаратуре для соединения цепей с нагрузкой до 20 А на каждый контакт при напряжении до 850 В.
