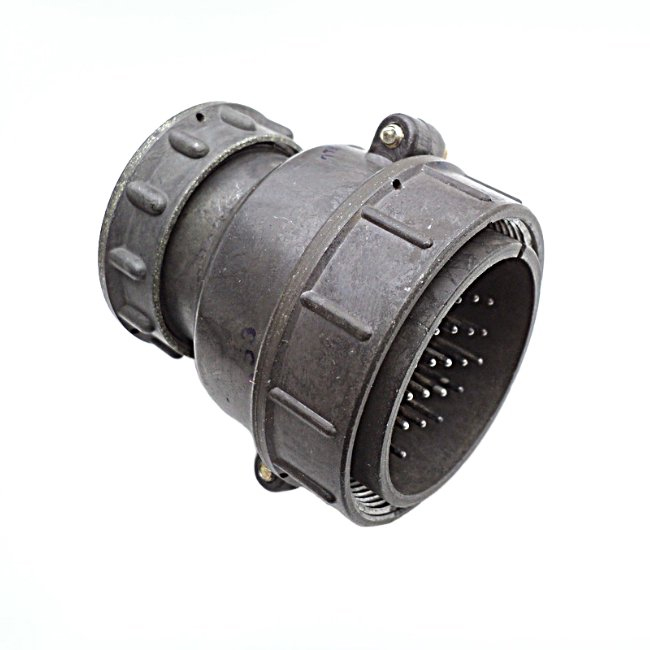

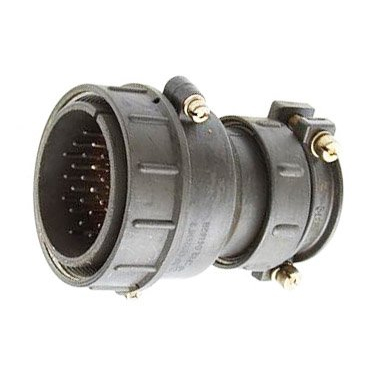

ШР48П26ЭГ2 — это 26-контактная кабельная вилка серии ШР, предназначенная для соединения экранированных кабелей. Она относится к группе цилиндрических низкочастотных низковольтных разъёмов.

Основные характеристики:

• Тип соединителя : ШР — штепсельный разъем негерметичный.

• Количество контактов : 26.

• Диаметр контактов : 1,5 мм.

• Рабочее напряжение : до 850 В (переменного и постоянного тока).

• Максимальная токовая нагрузка на одиночный контакт : 20 А.

• Общая максимальная токовая нагрузка на соединитель : 234 А.

• Сопротивление контакта : не более 2,5 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

Конструкция и материалы:

• Корпус : изготовлен из алюминиевого сплава.

• Изоляторы : сделаны из карболита.

• Контакты : цилиндрические, материал — латунь, покрытие — серебро или никель.

• Сочленение : резьбовое, поляризация корпуса одношпоночная.

Применение:

Разъемы ШР48П26ЭГ2 используются для внутреннего и наружного монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока. Они подходят для климатического исполнения УХЛ и могут работать в широком диапазоне температур от -60°C до +60°C.

Механические характеристики:

• Синусоидальная вибрация : диапазон частот 1-5000 Гц, ускорение 300 м/с?.

• Механический удар : одиночного действия с ускорением 5000 м/с?, многократного действия с ускорением 350 м/с?.

• Атмосферное давление : от 1,3*10?? Па до стандартного атмосферного давления.

Эксплуатационные характеристики:

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.
