Назначение и область применения

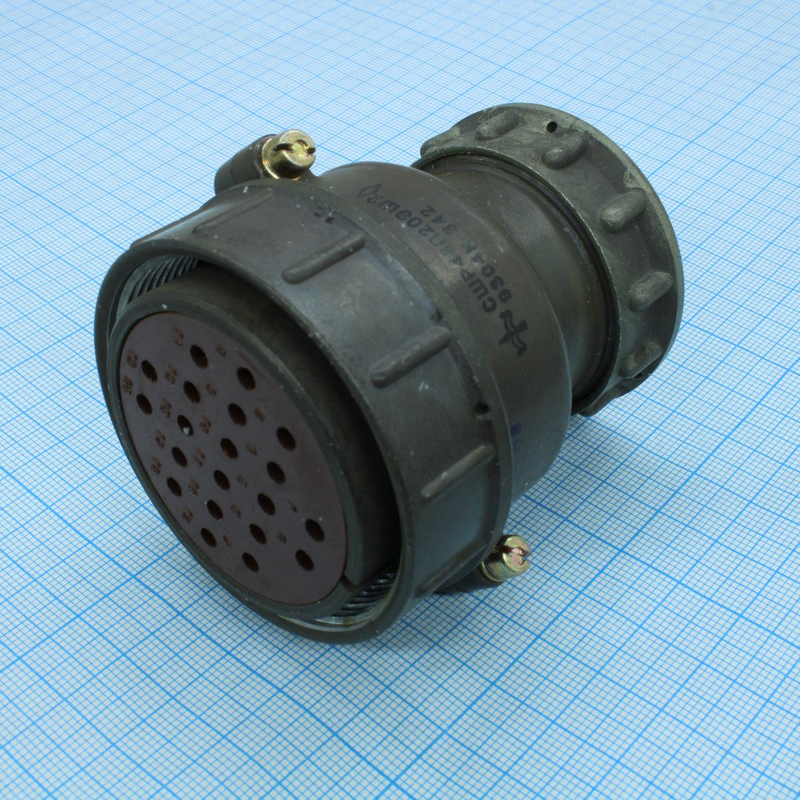

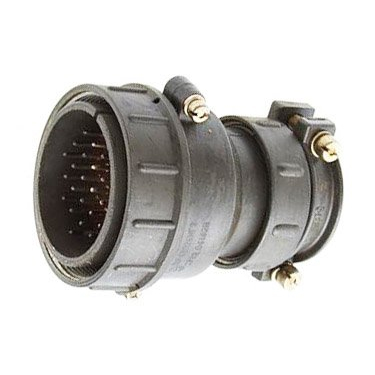

ШР48П26ЭГ2 — цилиндрический низкочастотный электрический разъём серии ШР, выполненный в виде кабельной вилки (штыря) с прямым патрубком для экранированного кабеля. Разъём предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Изделие относится к категории ШР48 и имеет артикул 51723. Область применения определяется возможностью коммутации цепей с указанными электрическими параметрами: разъём подходит для соединений, где требуется 26 цилиндрических контактов диаметром 1,5 мм, резьбовое соединение и одношпоночная поляризация корпуса. Конструкция негерметичная.

Технические характеристики

Основные параметры разъёма по предоставленным данным:

• количество контактов — 26 шт.;
• диаметр контакта — 1,5 мм;
• максимальный ток на один контакт — до 20 А;
• суммарная токовая нагрузка на разъём указана до 234 А;
• максимальное напряжение постоянного и переменного тока — до 850 В (амплитудное значение);
• рабочая частота — до 3 МГц;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• сопротивление контакта для диаметра 1,5 мм — не более 2,5 мОм.

Конструкция и материалы

Контактная часть включает 26 цилиндрических контактов диаметром 1,5 мм. Соединение выполняется резьбовым способом, корпус имеет одношпоночную поляризацию. Для подключения экранированного кабеля предусмотрен прямой патрубок с гайкой.

Корпус и патрубок изготовлены из алюминиевого сплава, например АЛ-11. Изоляторы выполнены из пресс-материала карболита К-211-3. Контакты изготовлены из латуни ЛС59-1 и имеют покрытие серебра или никеля; конкретный тип покрытия определяется дополнительным индексом в обозначении.

Расшифровка обозначения

Обозначение ШР48П26ЭГ2 раскрывается следующим образом:

1. ШР — тип соединителя;
2. 48 — условный размер корпуса;
3. П — прямой патрубок;
4. 26 — количество контактов;
5. Э — гайка патрубка для экранированного кабеля;
6. Г — вилка (штырь);
7. 2 — сочетание контактов, вариант контактной схемы.

Условия эксплуатации и ресурс

Разъём рассчитан на работу в широком диапазоне температур — примерно от минус 60 °C до плюс 60 °C, с возможным перегревом контактов до примерно плюс 110 °C. Предусмотрены испытания по вибрации с нагрузкой до примерно 300 м/с² и механическим ударам. Минимальная наработка составляет порядка 1000 часов, количество сочленений-расчленений — не менее 500. Срок сохраняемости — порядка 15 лет.

В карточке товара указан год 2015; производитель не указан. Сведения о комплектации, стране производства и гарантии в предоставленных данных отсутствуют.
